MCR100系列可控硅參數及引腳圖 |
||
器件資料 閱讀：34213
|
||
|
|
||
|
|
||

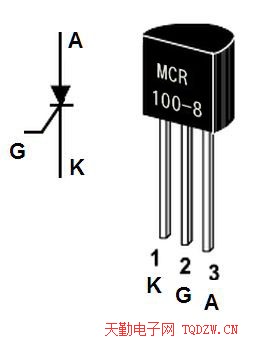

MCR100系列可控硅參數 MCR100-3，100V/0.8A MCR100-4，200V/0.8A MCR100-5，300V/0.8A MCR100-6，400V/0.8A MCR100-7，500V/0.8A MCR100-8，600V/0.8A 引腳排列圖
A-陽極，K-陰極，G-控制極 MCR100系列單向可控硅檢測

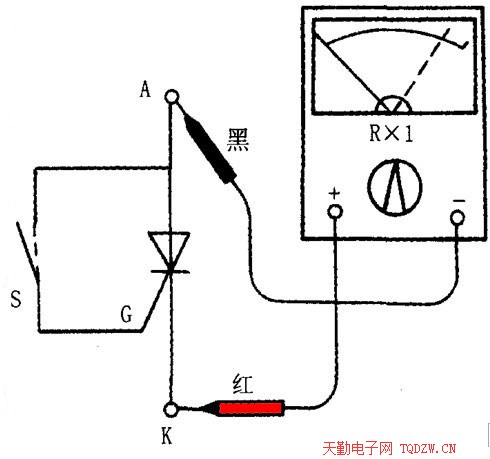

1、觸發能力檢測：如上圖用萬用表R×1檔測量。測量時黑表筆接陽極A，紅表筆接陰極K，此時表針不動，顯示阻值為無窮大(∞)。用鑷子或?qū)Ь�將晶閘管的陽極A與控制極短路，相當于給G極加上正向觸發電壓，此時若電阻值為幾歐姆至幾十歐姆，則表明晶閘管因正向觸發而導通。再斷開A極與G極的連接(A、K極上的表筆不動，只將G極的觸發電壓斷掉)。若表針示值仍保持在幾歐姆至幾十歐姆的位置不動，則說明此晶閘管的觸發性能良好。 2、判斷其好壞：用萬用表R×1 kΩ檔測量普通晶閘管陽極A與陰極K之間的正、反向電阻，正常時均應為無窮大(∞)；若測得A、K之間的正、反向電阻值為零或阻值均較小，則說明晶閘管內部擊穿短路或漏電。 測量控制極G與陰極K之間的正、反向電阻值，正常時應有類似二極管的正、反向電阻值(實際測量結果要較普通二極管的正、反向電阻值小一些)，即正向電阻值較小(小于2 kΩ)，反向電阻值較大(大于80 kΩ)。若兩次測量的電阻值均很大或均很小，則說明該晶閘管G、K極之間開路或短路。若正、反電阻值均相等或接近，則說明該晶閘管已失效，其G、K極問PN結已失去單向?qū)щ娮饔谩?nbsp; 測量陽極A與門極G之間的正、反向電阻，正常時兩個阻值均應為幾百千歐姆(kΩ)或無窮大，若出現正、反向電阻值不一樣(有類似二極管的單向?qū)щ?。則是G、A極之間反向串聯的兩個PN結中的一個已擊穿短路。 MCR100系列單向可控硅應用電路

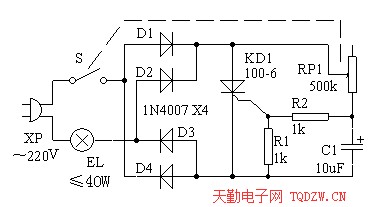

此電路為可控硅（晶閘管）調光電路，可用于15—40W白熾燈的調光，采用的是MCR100-6單向可控硅。 |
||
|
