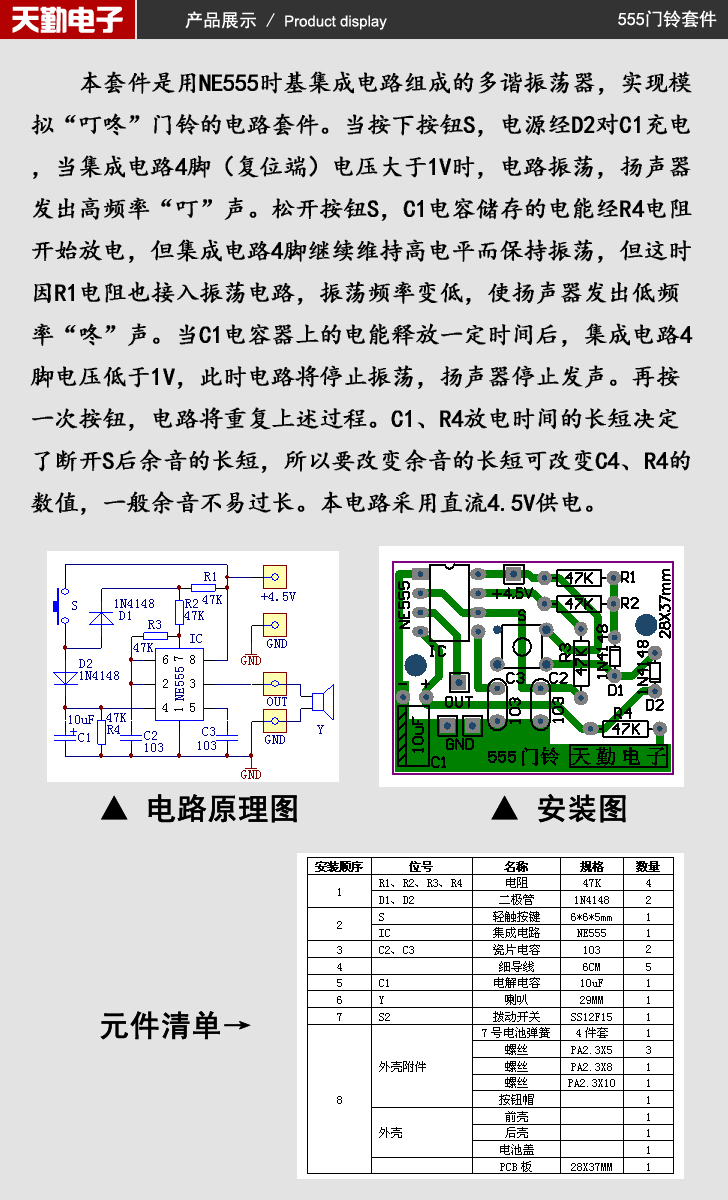

電路工作原理：當按下按鈕S，電源經D2對C1充電，當集成電路4腳（復位端）電壓大于1V時，電路振蕩，揚聲器發出高頻率“叮”聲。松開按鈕S，C1電容儲存的電能經R4電阻開始放電，但集成電路4腳繼續維持高電平而保持振蕩，但這時因R1電阻也接入振蕩電路，振蕩頻率變低，使揚聲器發出低頻率“咚”聲。當C1電容器上的電能釋放一定時間后，集成電路4腳電壓低于1V，此時電路將停止振蕩，揚聲器停止發聲。再按一次按鈕，電路將重復上述過程。C1、R4放電時間的長短決定了斷開S后余音的長短，所以要改變余音的長短可改變C4、R4的數值，一般余音不易過長。本電路采用直流4.5V供電。 按鈕開關S用2P導線引出外殼，焊接導線前，套上熱縮管。詳情請看焊接教程。

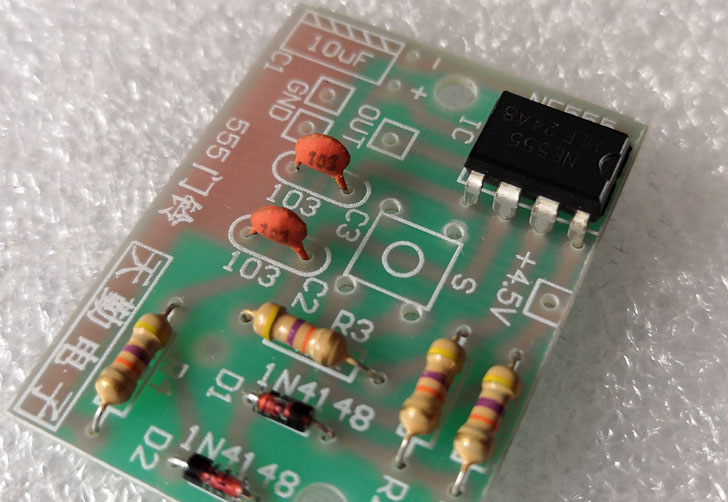

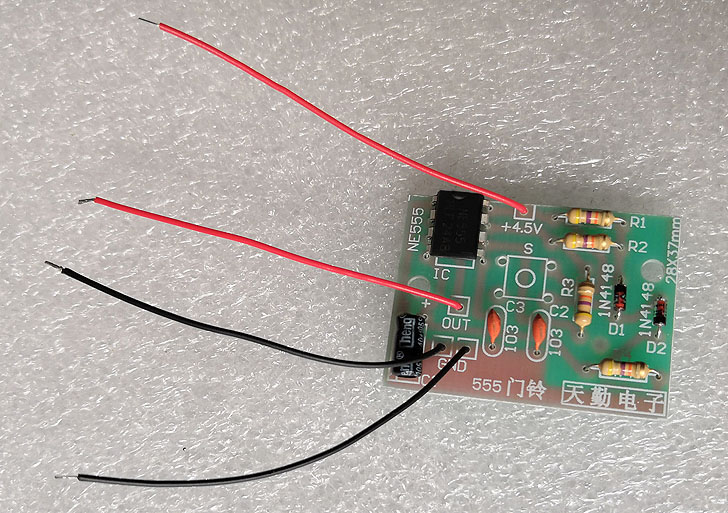

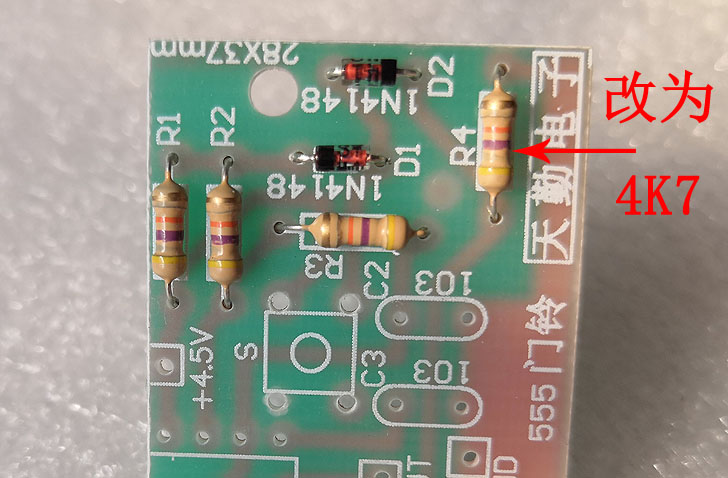

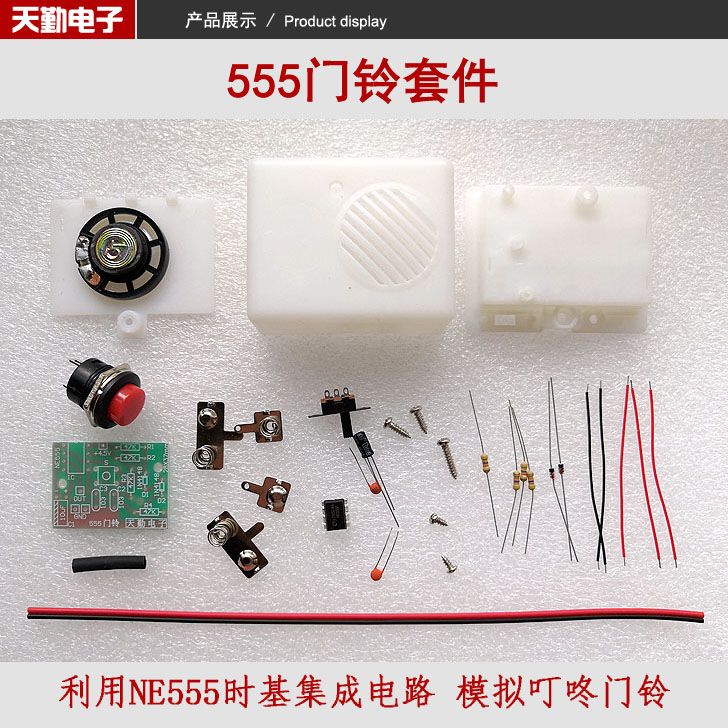

下面是有外殼的555門鈴套件焊接教程： 無外殼的555門鈴也可參考此教程，按鈕為輕觸開關，直接焊在電路板上。 1、焊接4只電阻和兩只二極管1N4148，要緊貼電路板，電路板上R4絲印是47K，經測試改為4K7，聲音效果更好。

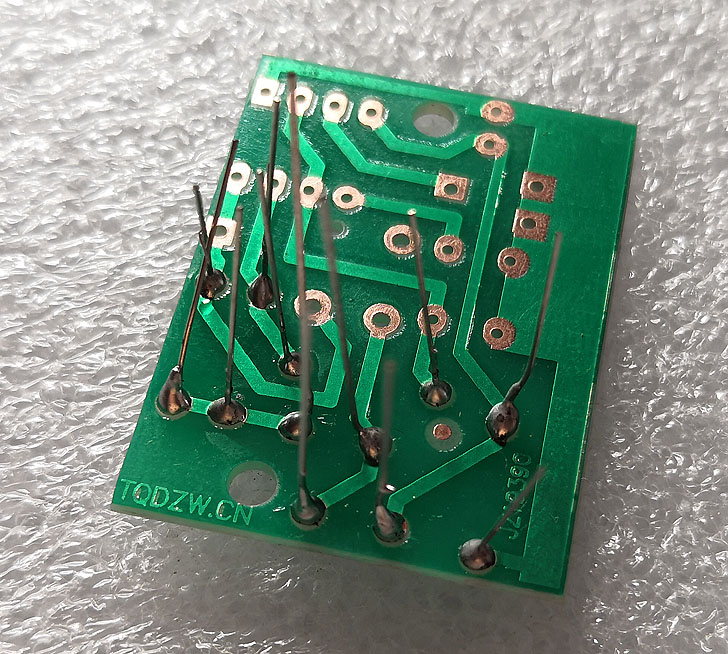

2、焊好后剪掉多余的引腳

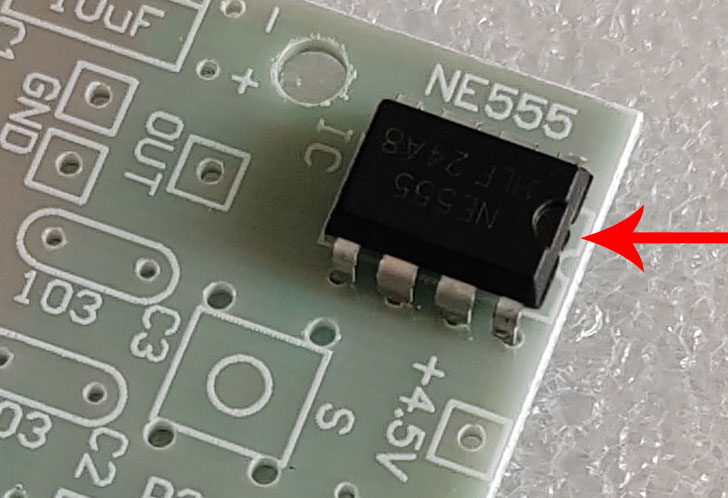

3、焊接按鍵開關S和集成電路NE555，集成電路要注意缺口的方向，因為外殼緊湊，NE555沒有加插座
4、焊接瓷片電容C2和C3

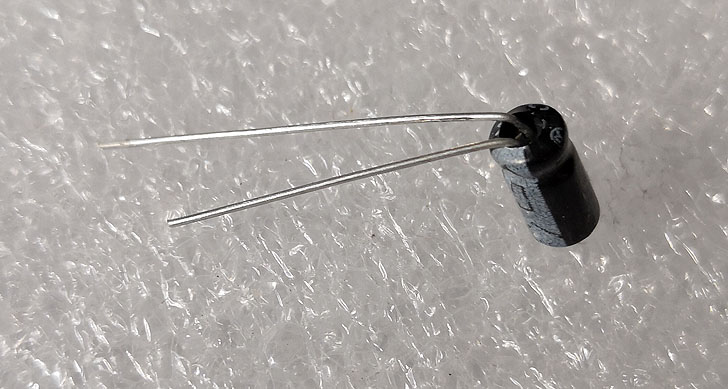

5、將電解電容的引腳折彎如下圖

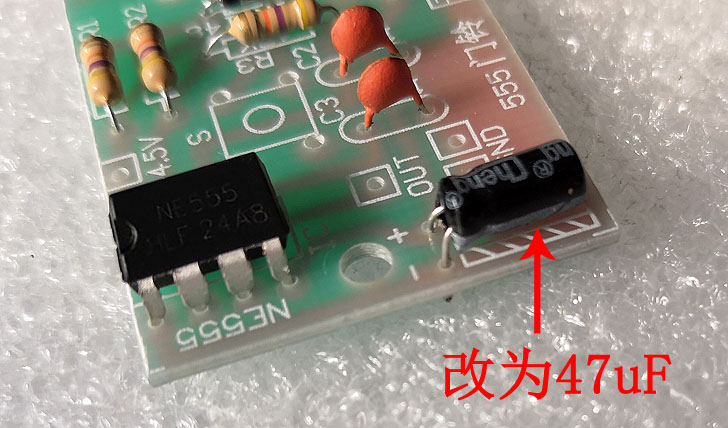

6、焊接電解電容，電路板上電解電容C1為10uF，經測試改為47uF，聲音效果更好。

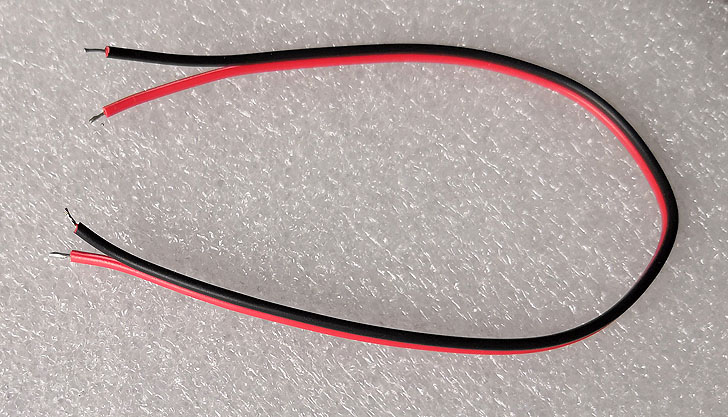

7、焊接4只引線

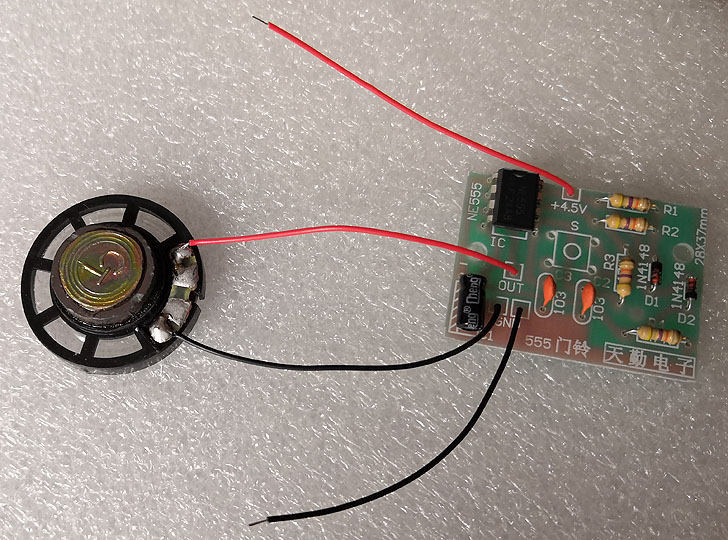

8、焊接喇叭
9、處理引線，上錫

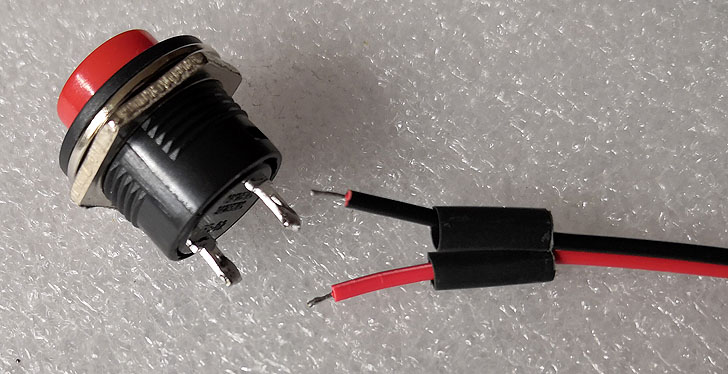

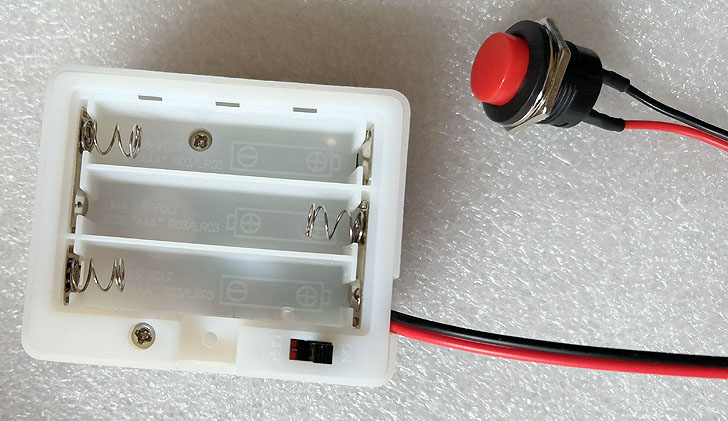

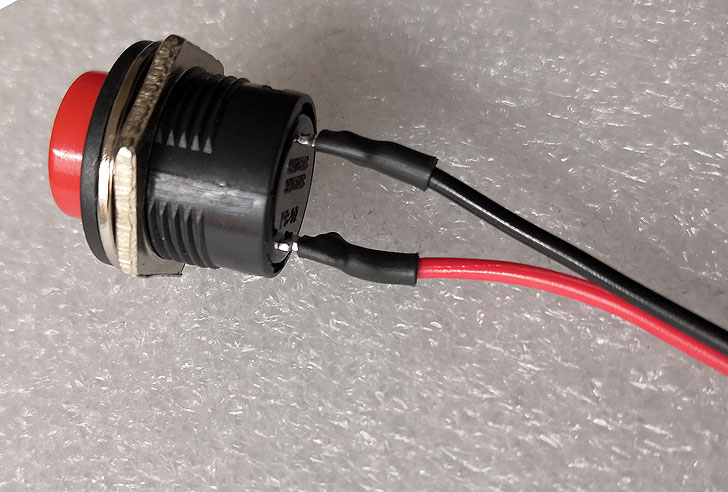

10、按鈕焊點上錫，導線套上熱縮管，準備焊接
11、焊好后，熱縮管加熱固定

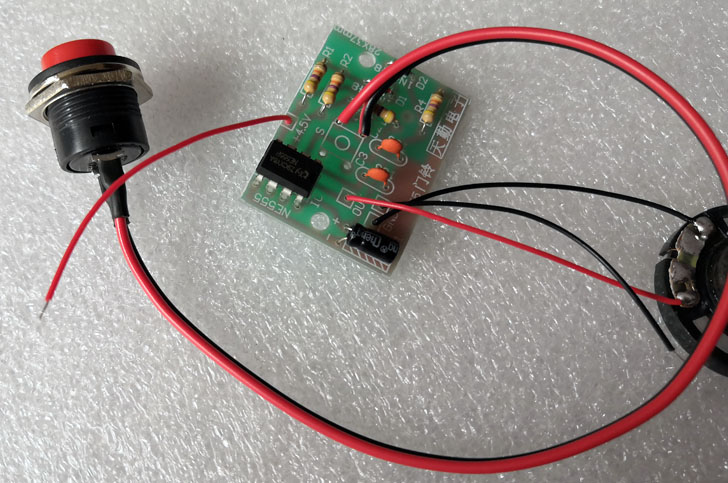

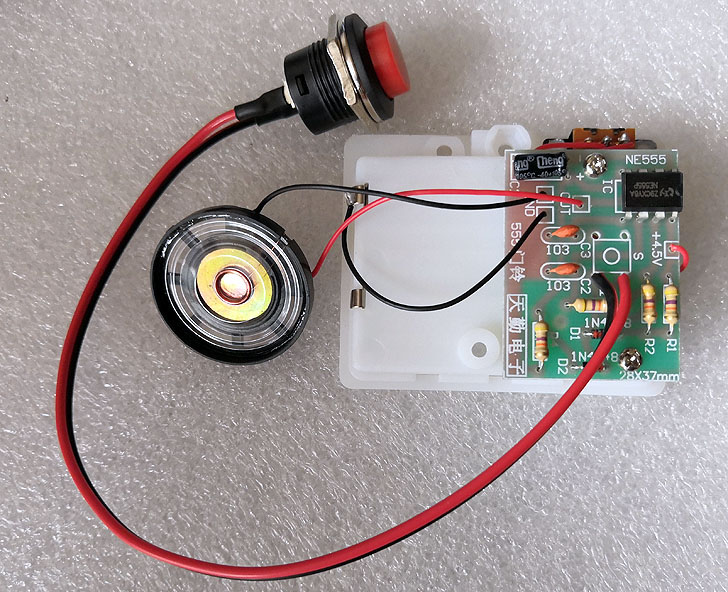

12、導線的另一頭焊接在電路板上

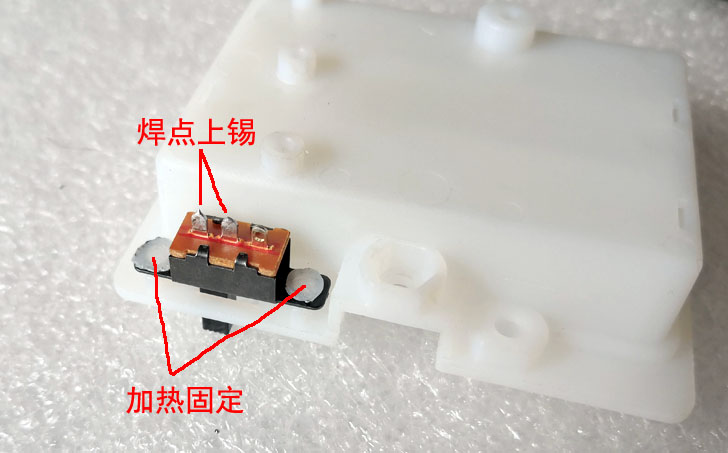

13、將開關裝入后殼對應位置，可用電烙鐵加熱固定，焊點上錫備用

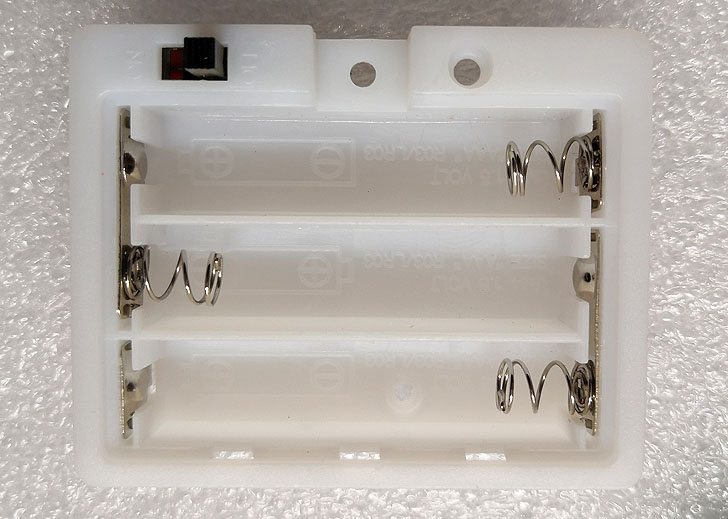

14、安裝電池彈簧4件套，如圖這樣對號入座

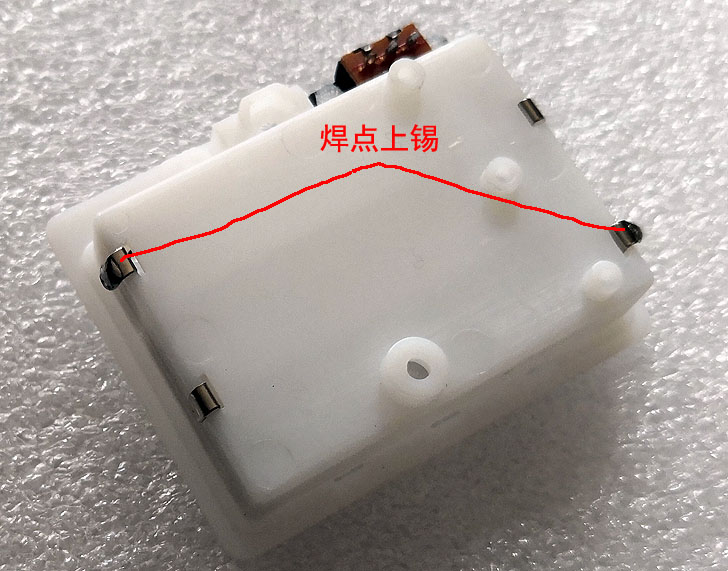

15、電池彈簧的焊片向外折，其中兩處上錫備用

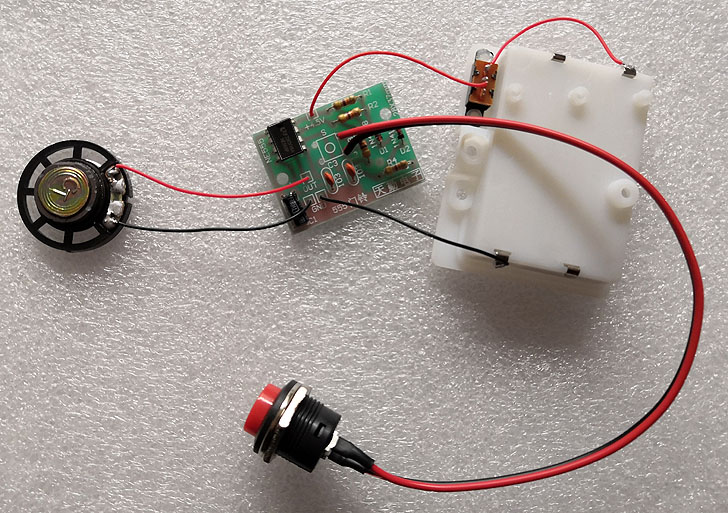

16、焊接電源線
17、用兩只螺絲固定電路板
18、注意電路板不要碰到電池彈簧的焊點，以免發生短路

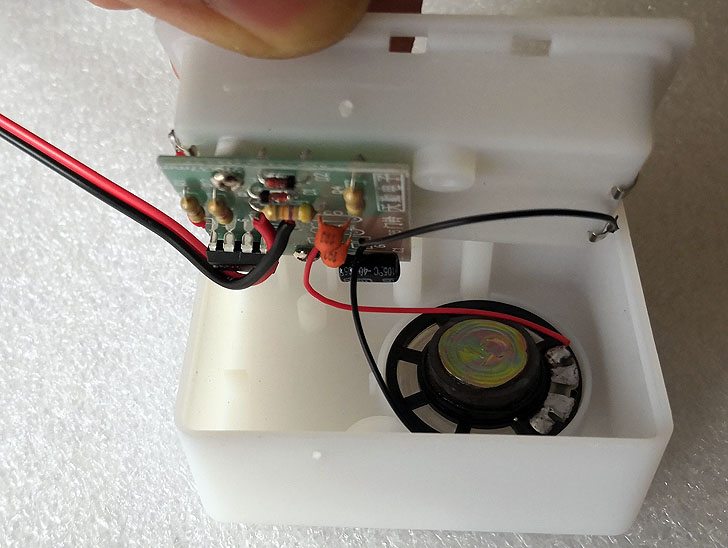

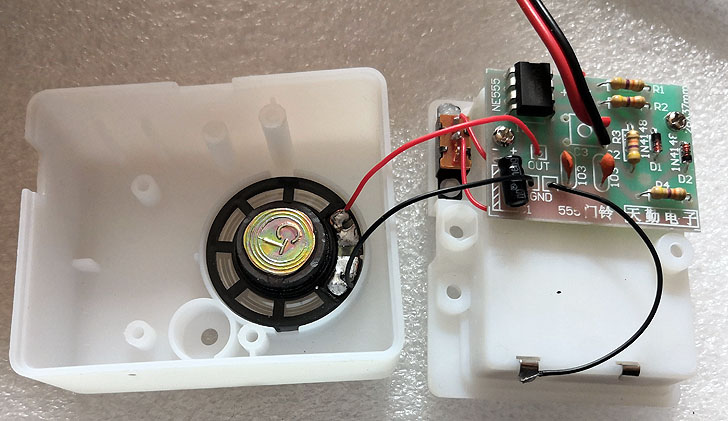

19、喇叭裝入前殼
20、蓋上后殼
21、后殼用兩只PA2.5X8的螺絲固定
22、裝上自備的三節7號電池后，蓋上電池蓋，用一只PA2.5X12的螺絲固定

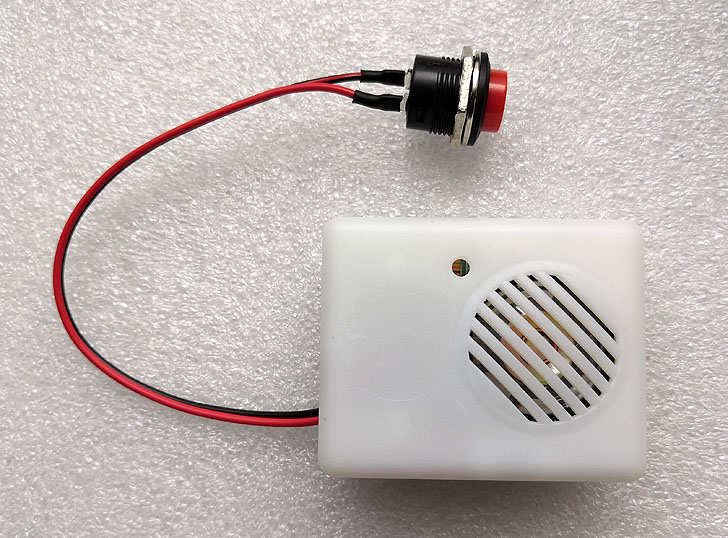

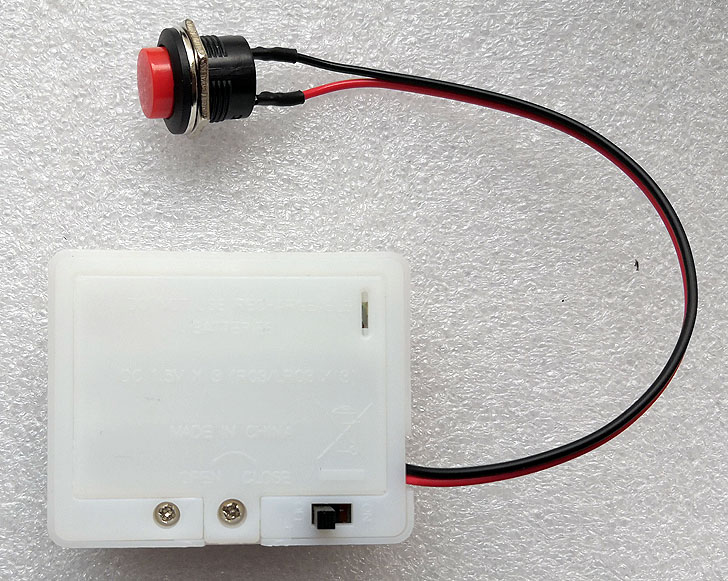

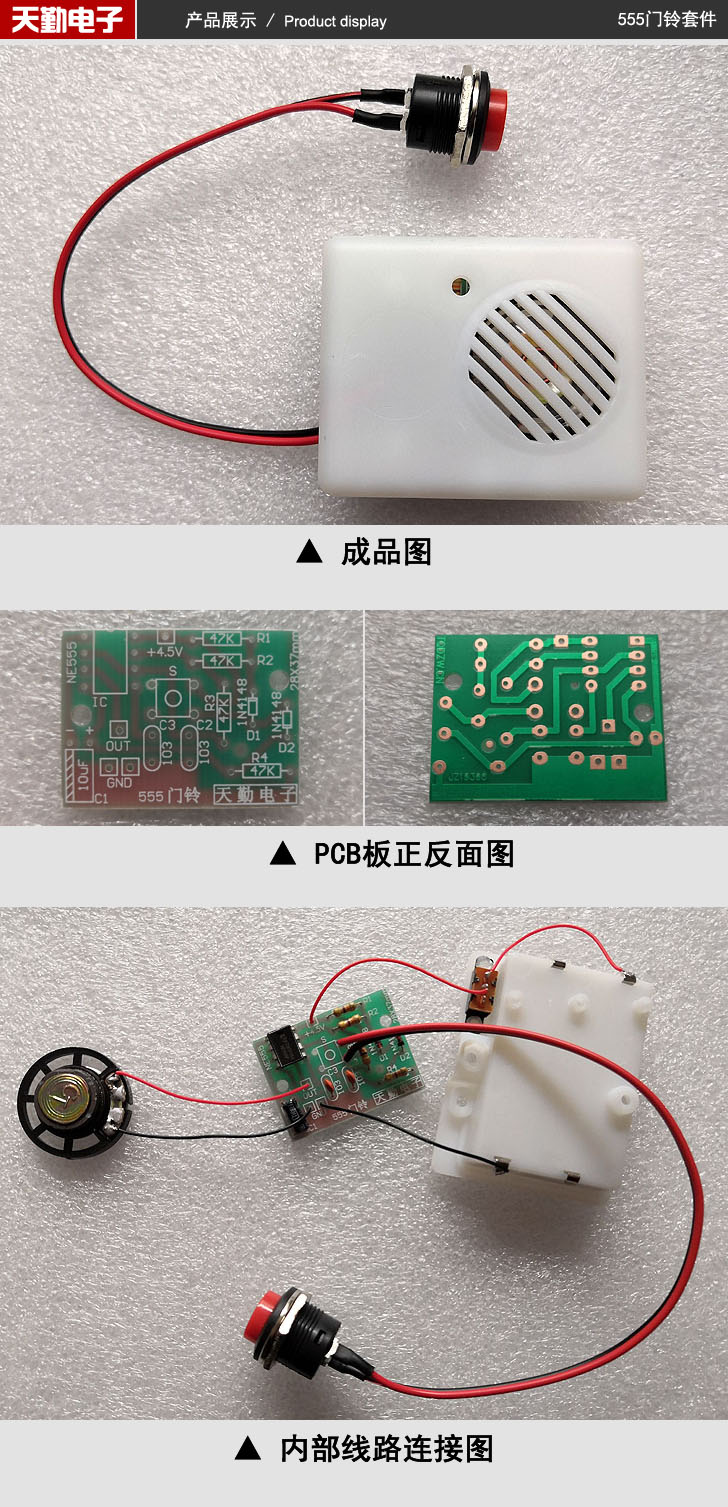

23、這是組裝好的成品照片
|
||
|
