射頻IC卡開關套件焊接教程 |
||
圖解教程 閱讀：4489
|
||
|
|
||
|
|
||

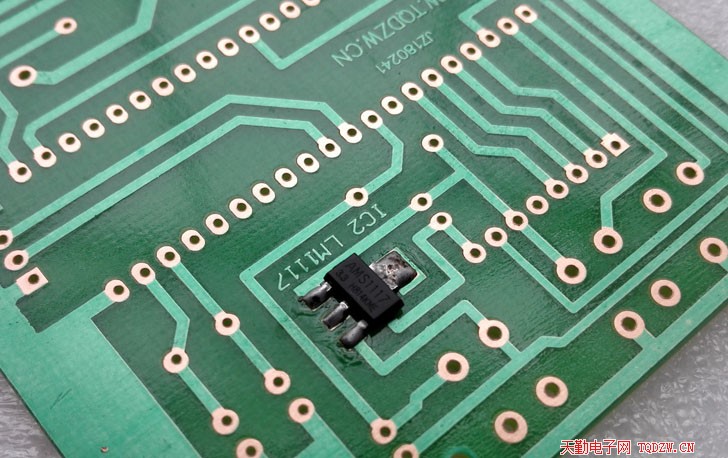

1、焊接3V穩壓芯片AMS1117

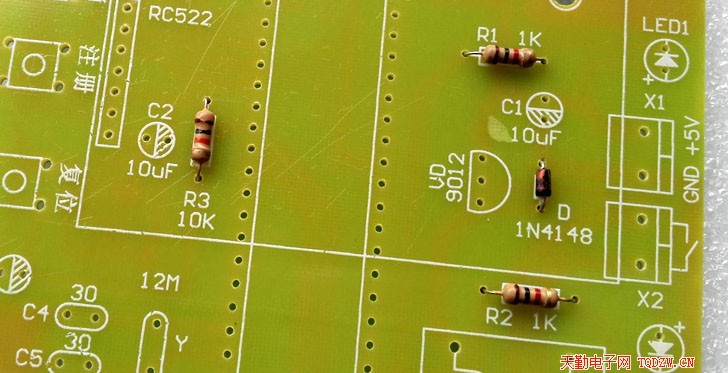

2、焊接電阻和二極管

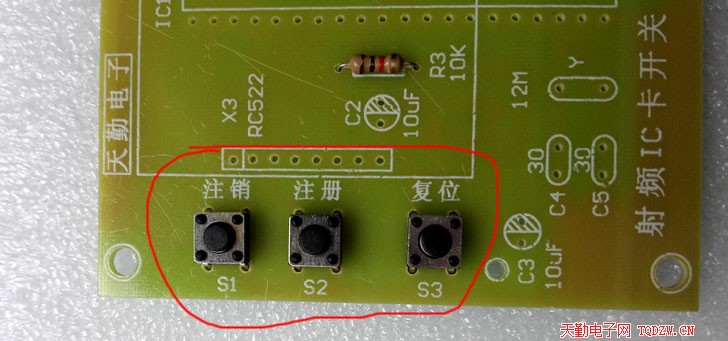

3、焊接三只輕觸開關，要緊貼電路板焊接

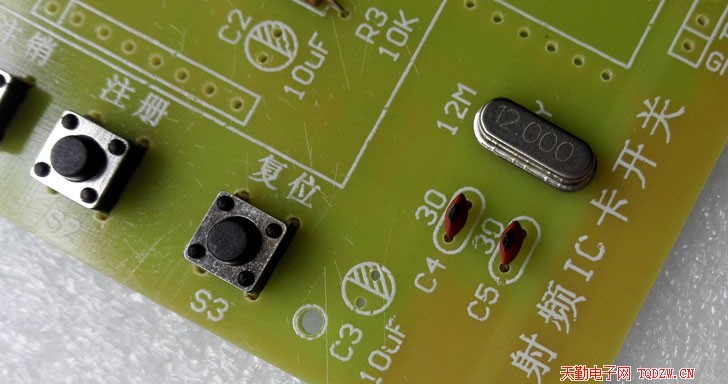

4、焊接12M的晶振和晶振的兩只負載電容

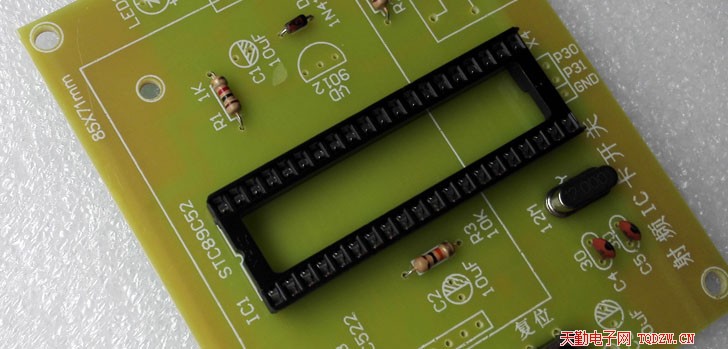

5、焊接集成電路插座，要注意缺口的方向
6、焊接兩只發光二級管，發光二級管長腳為正極，焊接時不能裝反，焊接和時間也不易過長

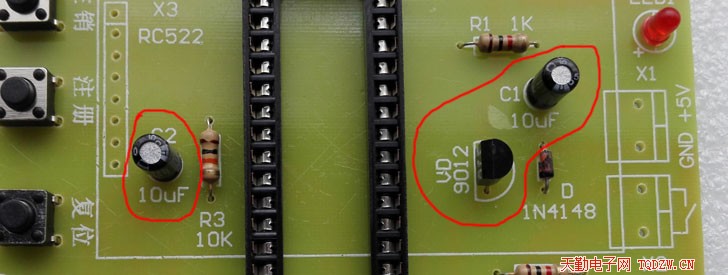

7、焊接電解電容和三極管

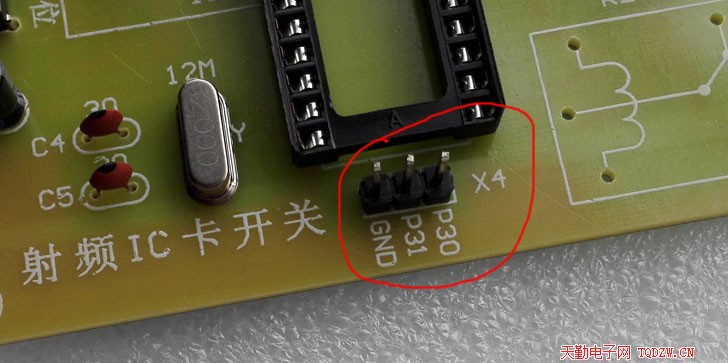

8、焊接3P的排針，這是用來燒寫程序的

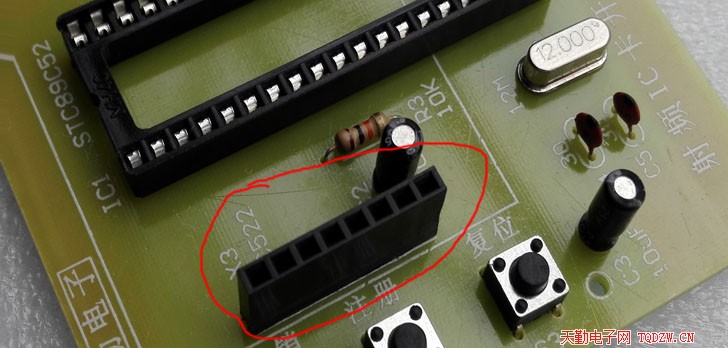

9、焊接單8P的排母

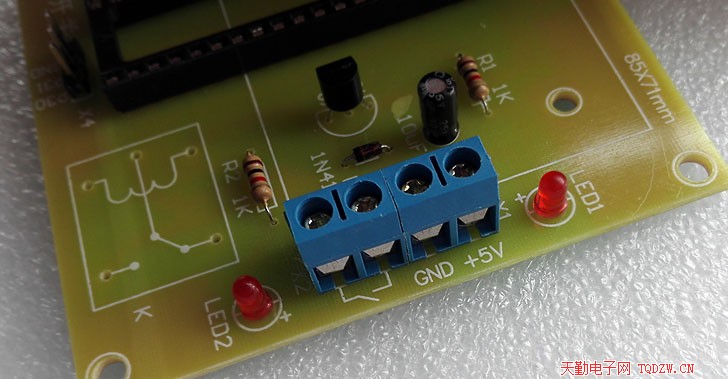

10、焊接兩只接線座，先扣在一塊再安裝焊接

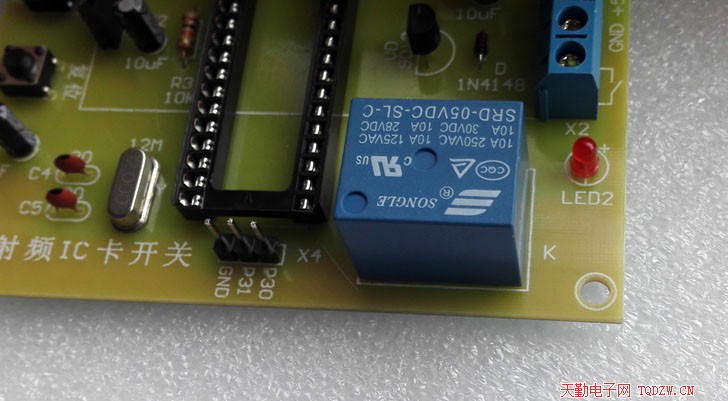

11、焊接繼電器

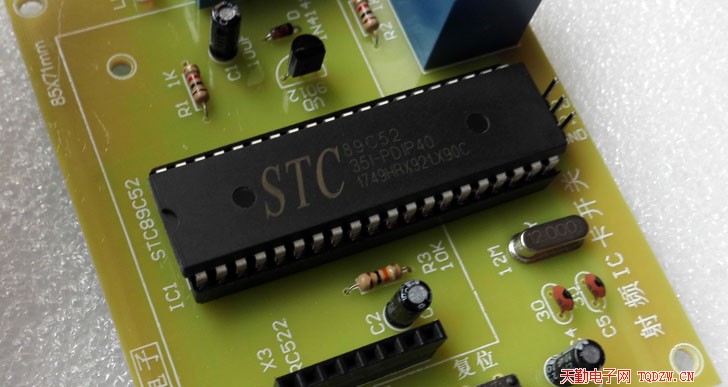

12、裝上單片機，注意缺口的方向不能錯

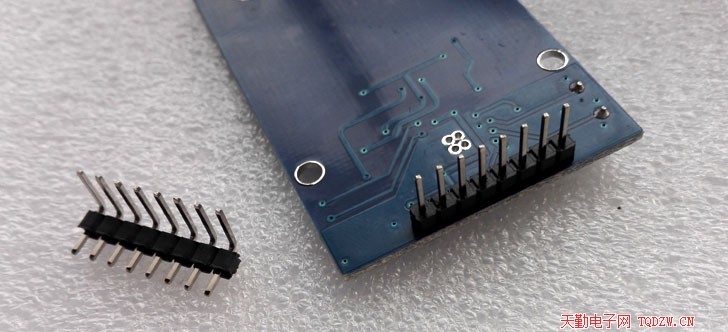

13、將直的排針焊接射頻IC模塊上，彎針用不到
14、射頻IC模塊焊好排針的樣子

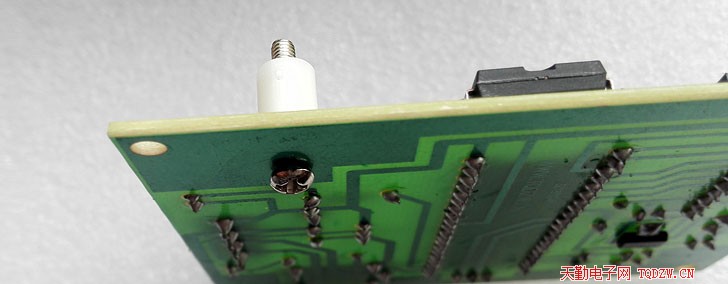

15、將螺絲和尼龍套管裝在電路板上

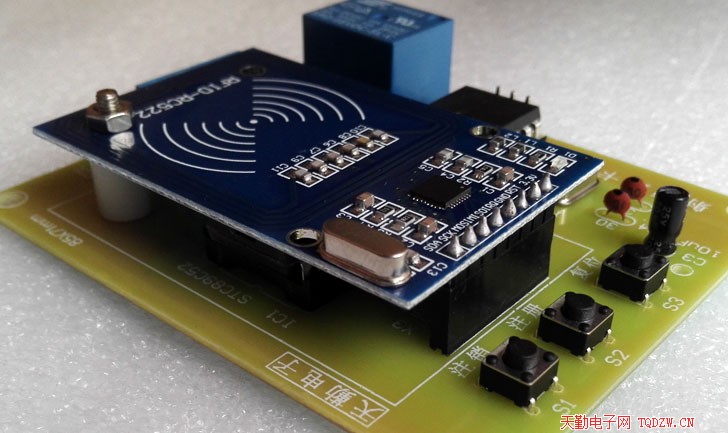

16、將射頻IC模塊插在電路板的排母上面，用螺絲固定

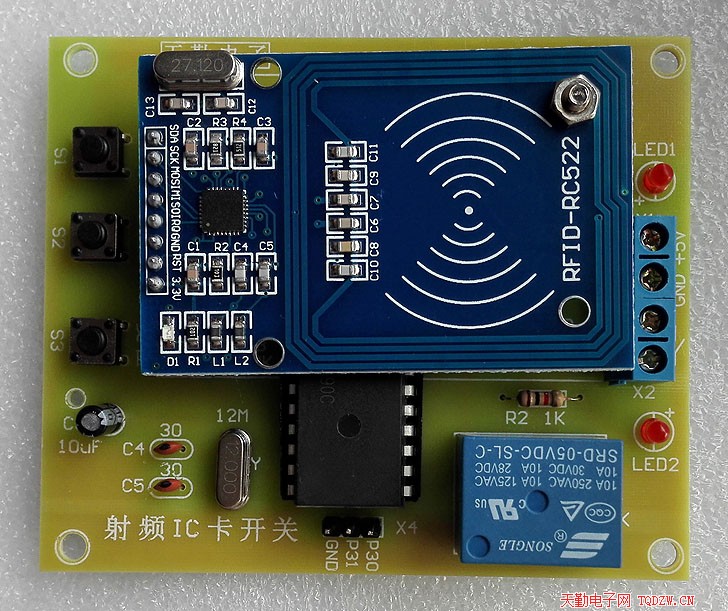

17、焊好的電路板照片
18、將電路板裝入外殼，用螺絲固定

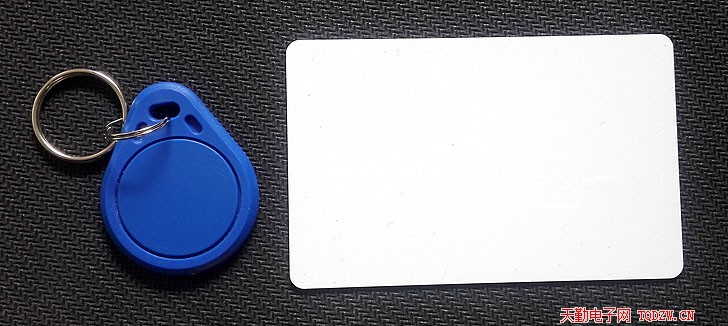

19、最后是通電測試，套件中提供了一只鑰匙扣樣式的IC卡和一只白卡
|
||
|
