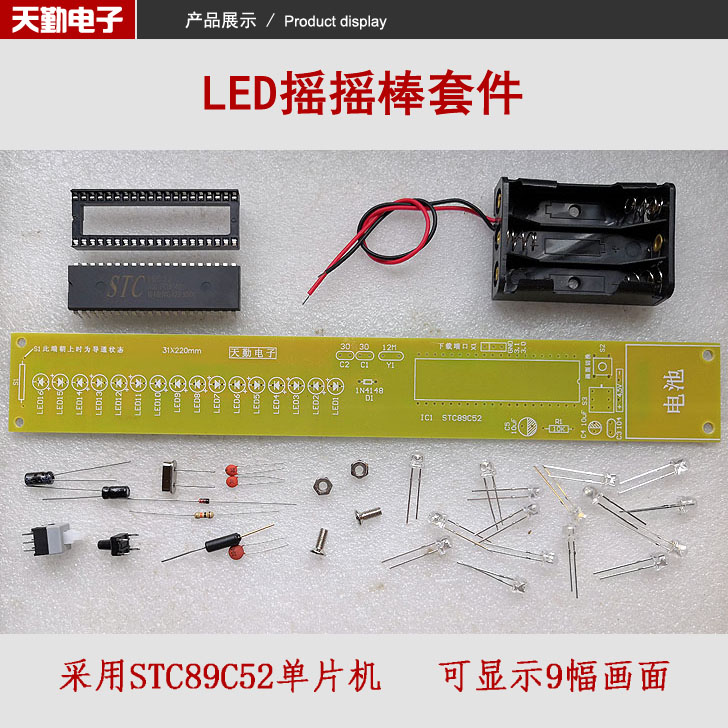

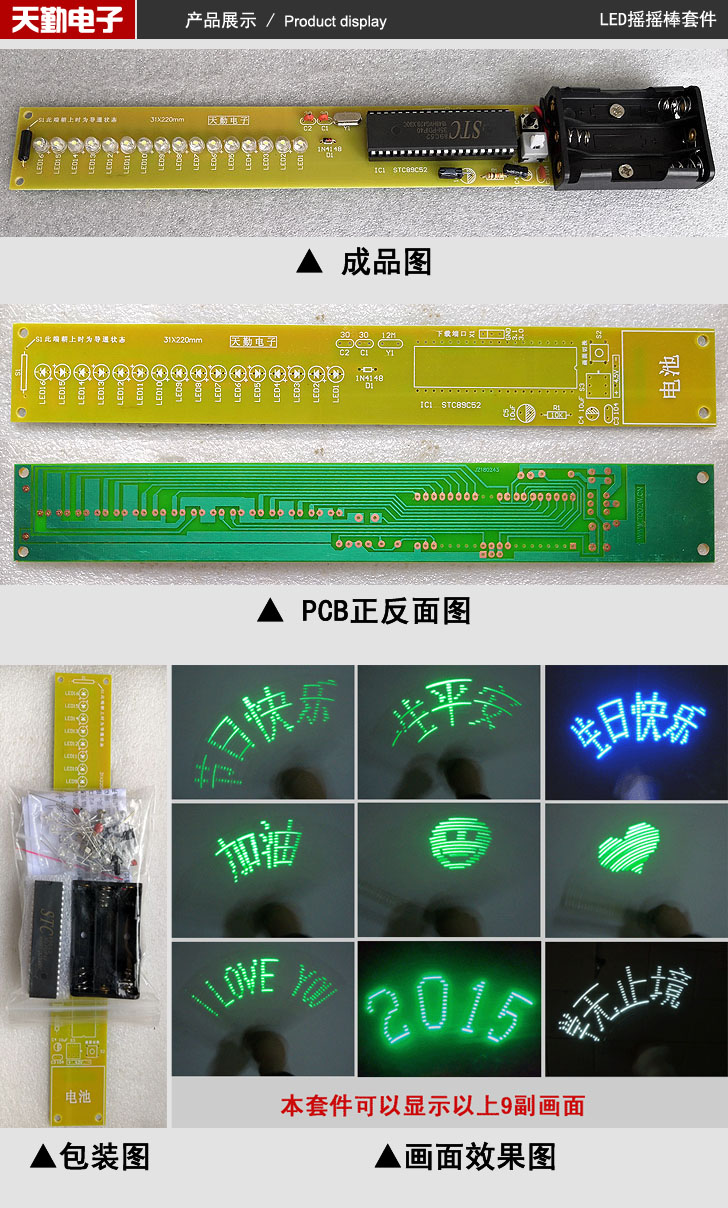

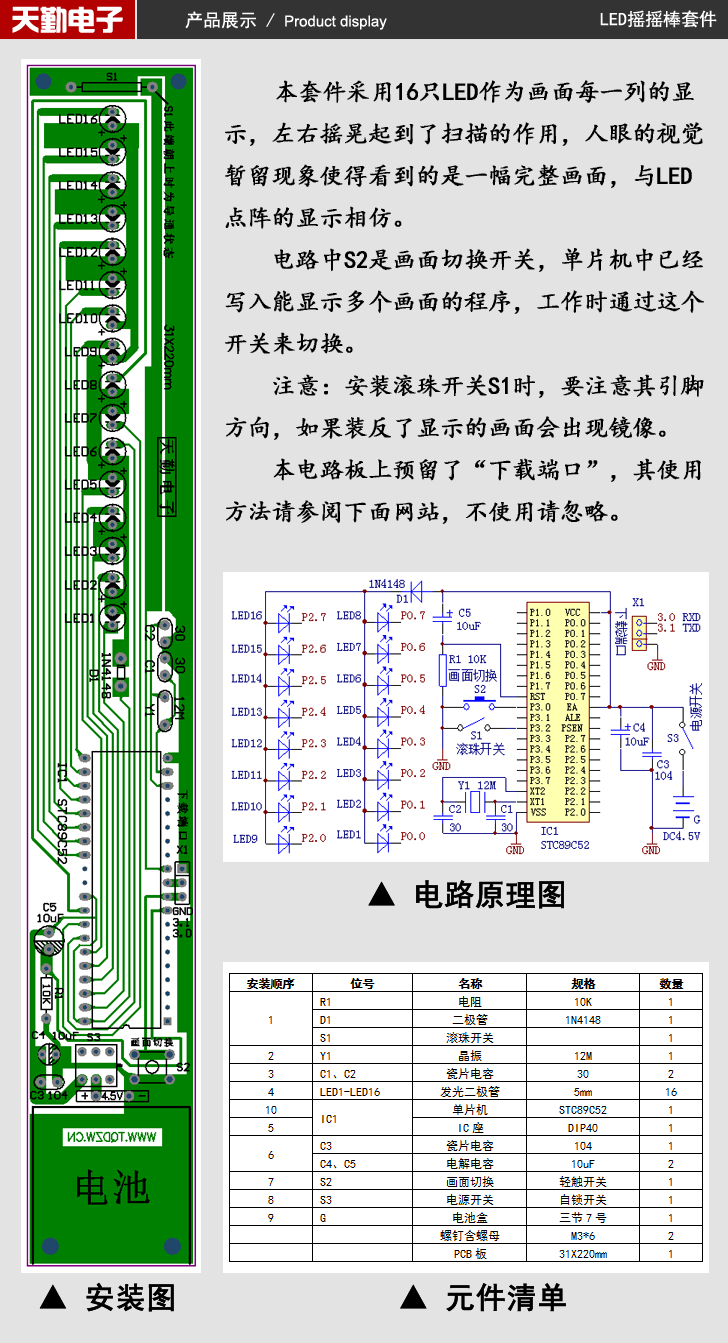

本搖搖棒套件采用16只LED作為畫面每一列的顯示，左右搖晃起到了掃描的作用，人眼的視覺暫留現象使得看到的是一幅完整畫面，與LED點陣的顯示相仿。電路中STC89C52單片機為控制器，在它的P0、P2口接有16只以共陽的方式連接的高亮度LED，由單片機輸出低電平點亮。S1為滾珠開關，搖搖棒套件在搖動時，只能在朝某一方向搖動時顯示，否則會出現鏡像字或鏡像畫面，所以通過接一只滾珠開關來控制，使搖搖棒從左向右搖動時將內容顯示出來；S2是畫面切換開關，單片機中已經寫入能顯示多個畫面的程序，工作時通過這個開關來切換。

注意：安裝滾珠開關S1時，要注意其引腳方向，如果裝反了顯示的畫面會出現鏡像。

本電路板上預留了“下載端口”，方便在線寫程序使用，不使用請忽略。
