小音箱套件焊接教程 |
||
圖解教程 閱讀：12196
|
||
|
|
||
|
|
||

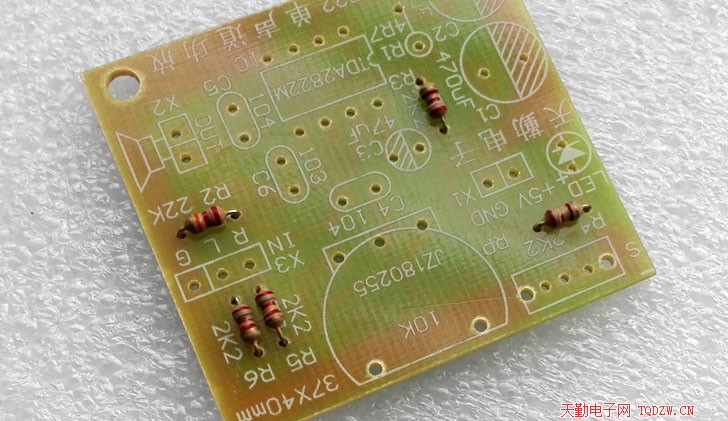

1、首先焊接電阻元件，R2是22K歐，其他電阻都是2.2K歐
2、焊接音量電位器，緊貼電路板焊接

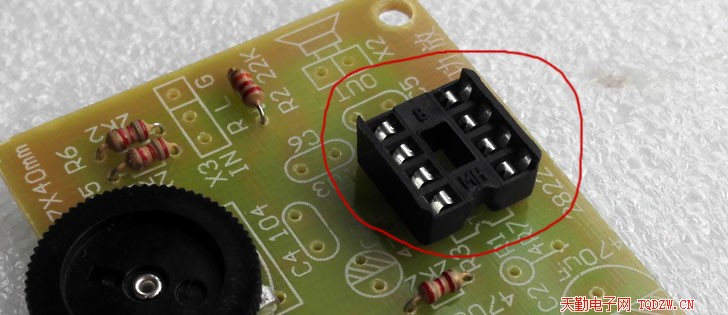

3、焊接集成電路插座注意缺口的方向

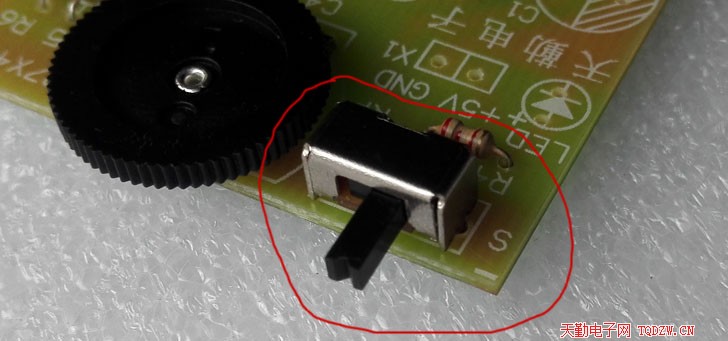

4、焊接電源開關，也要緊貼電路板焊接

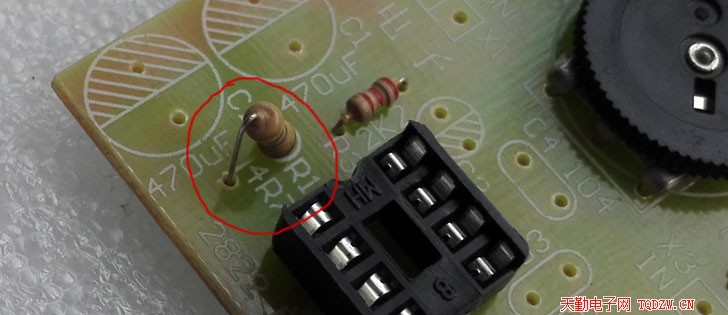

5、焊接電阻R1

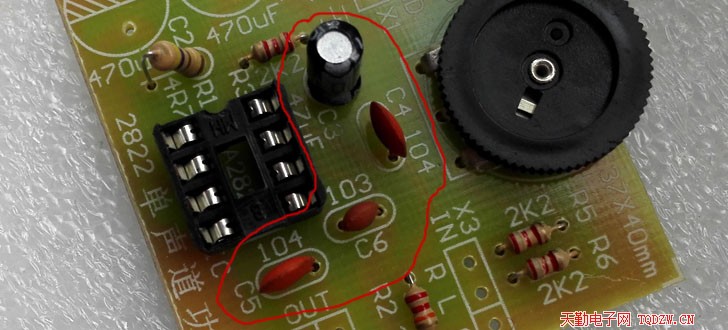

6、焊接電解電容和瓷片電容，電解電容有極性，焊接時要注意不能裝反

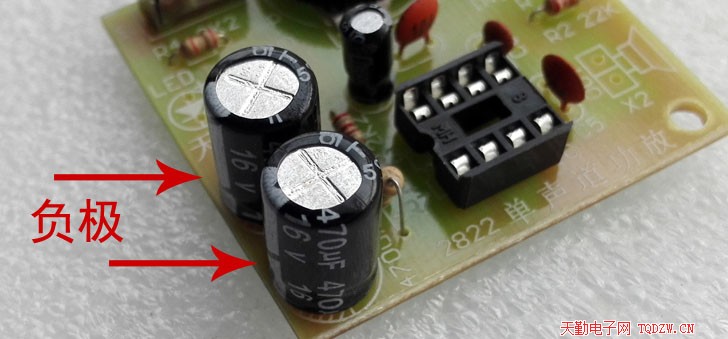

7、焊接兩只電源濾波電容，此電容同樣有極性

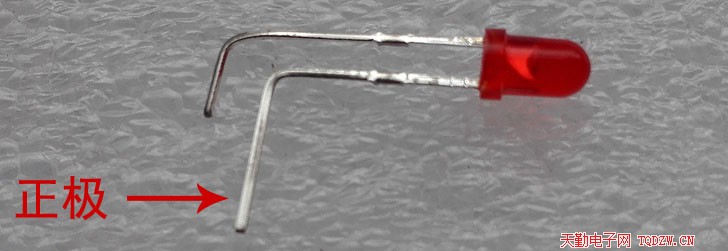

8、處理發光二極管的引腳，如圖示
9、焊接發光二極管

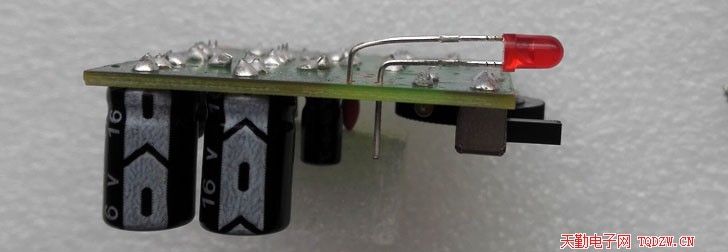

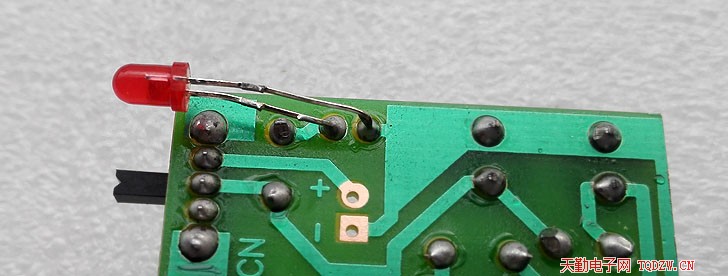

10、如下圖方式，將發光二極管安裝在電路板上

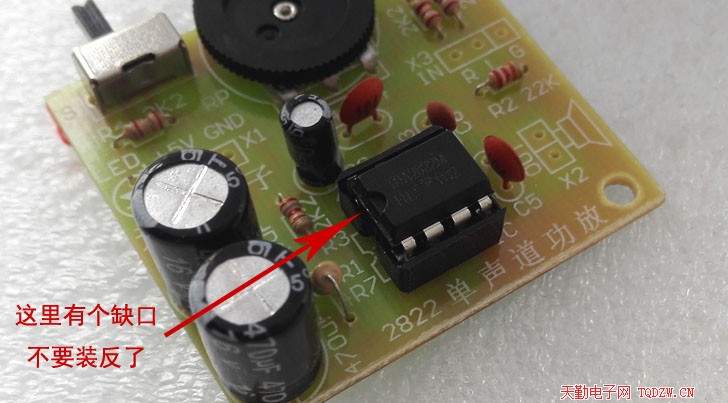

11、裝上功放集成電路TAD2822M

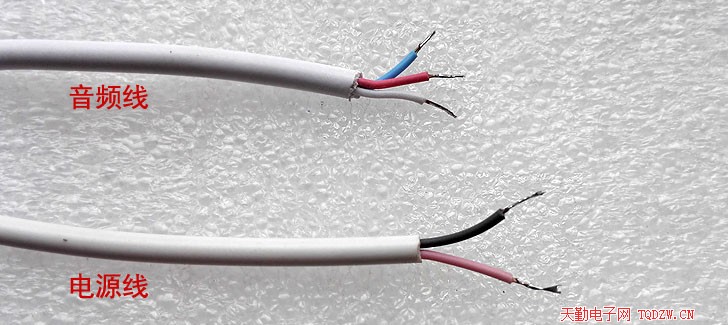

12、處理電源線和音頻線，上錫

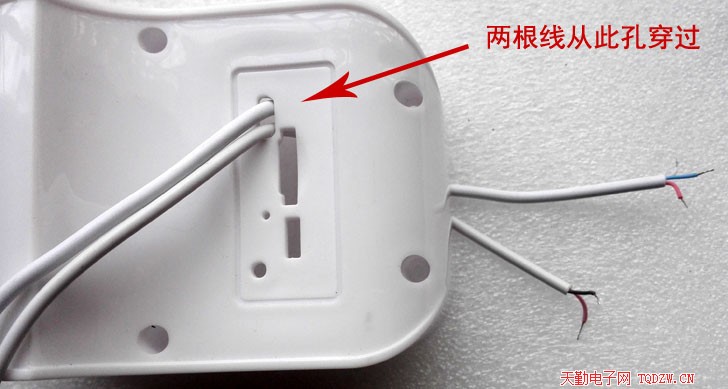

13、將電源線和音頻線裝入音箱殼

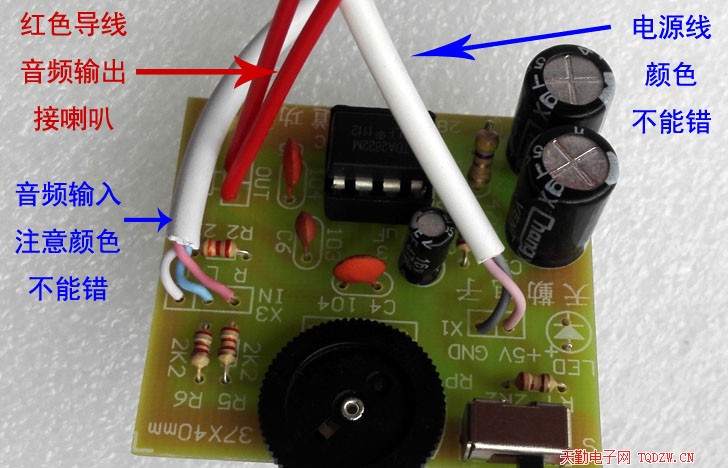

14、焊接電源線、音頻線和喇叭線，焊接時請看清楚線芯的顏色，不能接錯

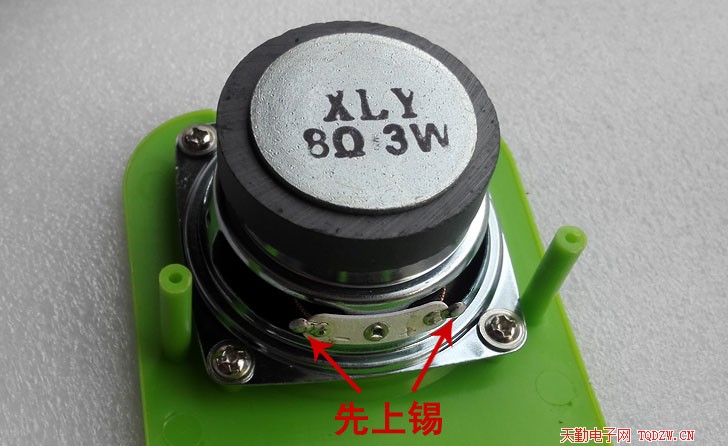

15、把喇叭裝在面板上面，用螺絲固定，喇叭的引線端子上錫

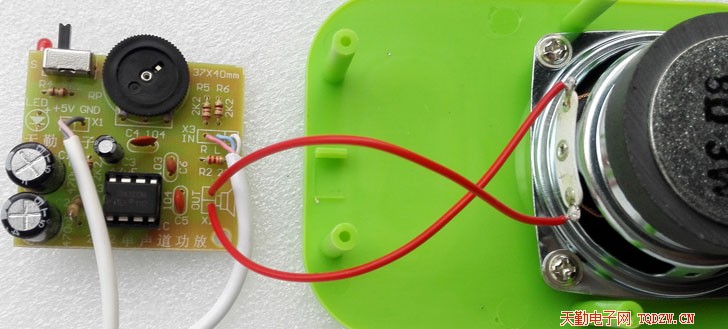

16、焊接喇叭線，喇叭線不用區分正負極

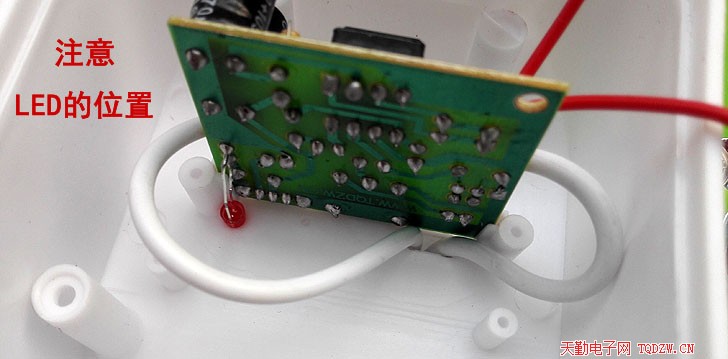

17、將電路板裝入外殼中，注意LED的位置

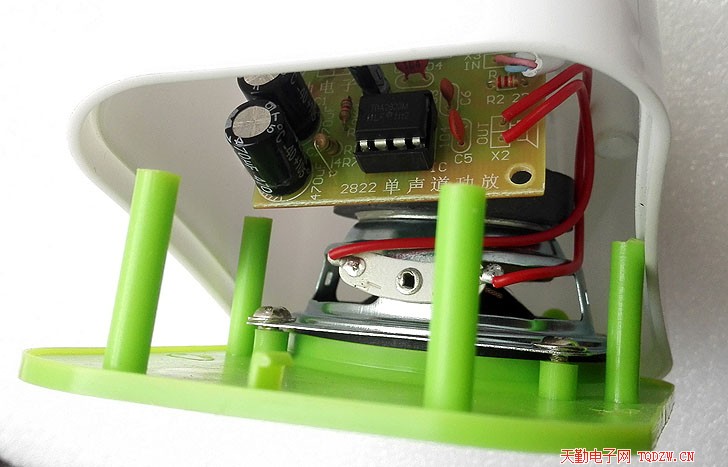

18、裝上面板，注意螺絲柱不要要壓到導線，最后上好螺絲

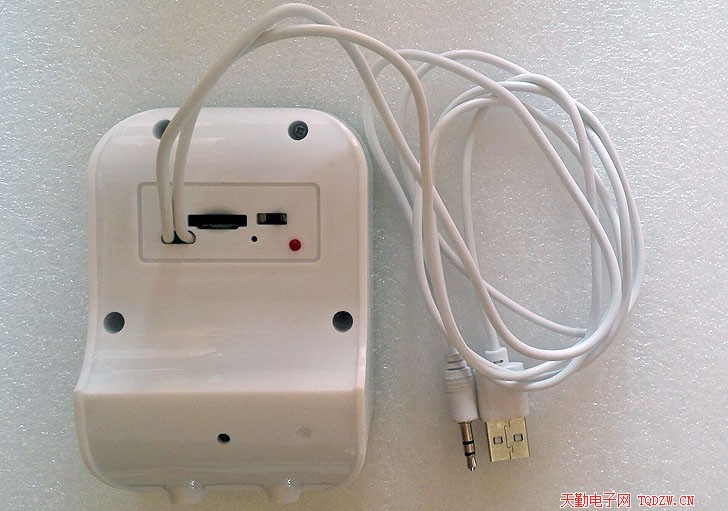

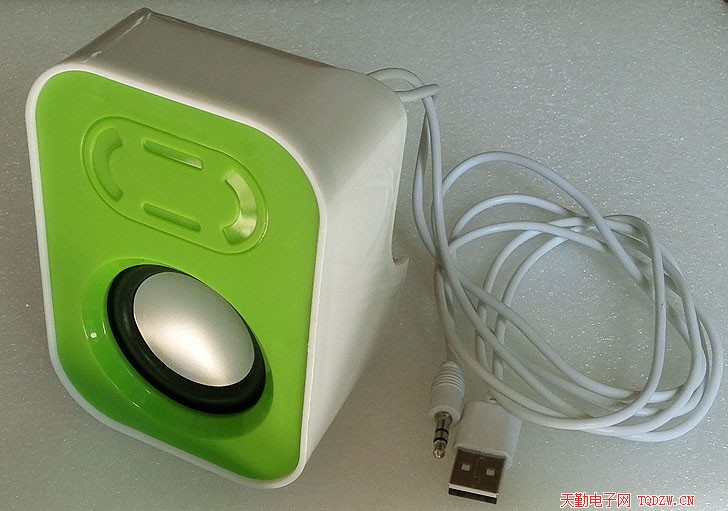

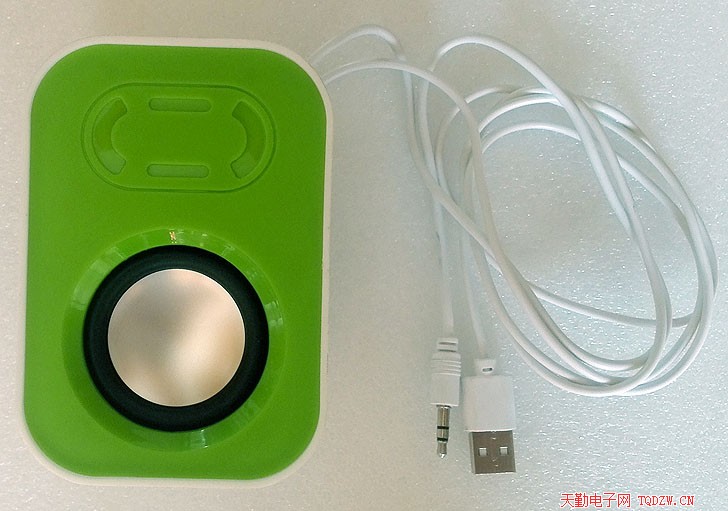

19、這是焊好的樣子
20、再來幾張
|
||
|
