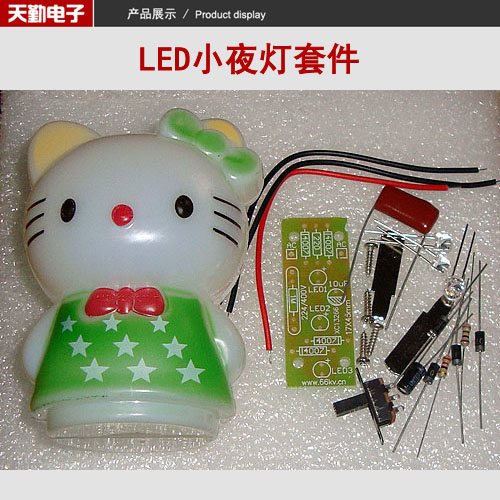

LED小夜燈套件焊接教程 |
||
圖解教程 閱讀：11351
|
||
|
|
||
|
|
||

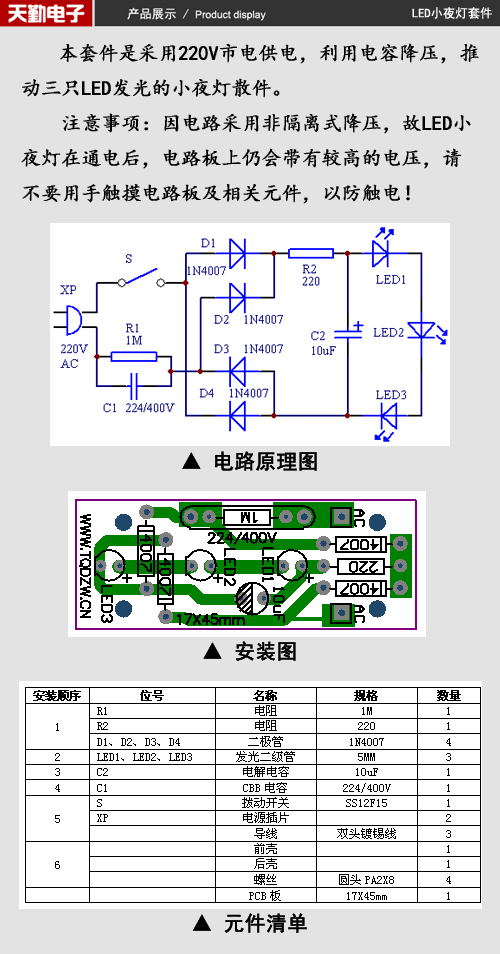

電路工作原理：電路中C1為降壓電容，R1是C1的放電電阻；D4—D4構成橋式整流，R2是緩沖電阻，C2是濾波電容。電容降壓的工作原理是利用電容在一定的交流信號頻率下產生的容抗來限制最大工作電流。例如，在50Hz的工頻條件下，一個0.22uF的電容所產生的容抗約為14476歐姆。當220V的交流電壓加在電容器的兩端，則流過電容的最大電流約為15mA。雖然流過電容的電流有15mA，但在電容器上并不產生功耗，因為如果電容是一個理想電容，則流過電容的電流為虛部電流，它所作的功為無功功率。 注意事項：因電路采用非隔離式降壓，故LED小夜燈在通電后，電路板上仍會帶有較高的電壓，請不要用手觸摸電路板及相關元件，以防觸電！

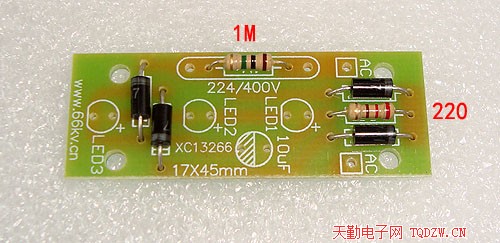

下面是LED小夜燈套件焊接教程： 1、焊接兩只電阻和四只整流二極管1N4007

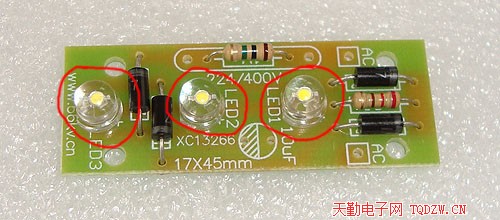

2、焊接發光二極管，注意正負極，長腳為正極

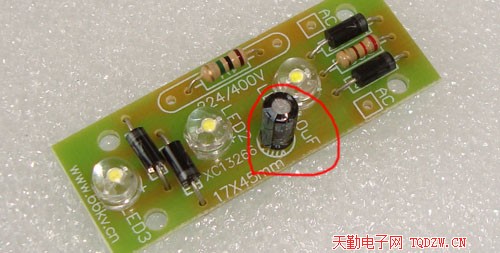

3、焊接電解電容，長腳為正極，如果裝反了，電容可能會爆炸
4、焊接400V的CBB電容（滌綸電容），這個電容無正負極
5、來張反面的照片，焊點光亮、大小合適、無虛焊

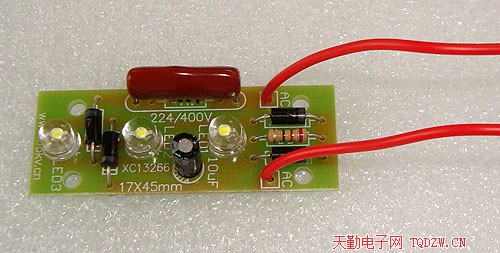

6、在電路板上焊上兩根引線

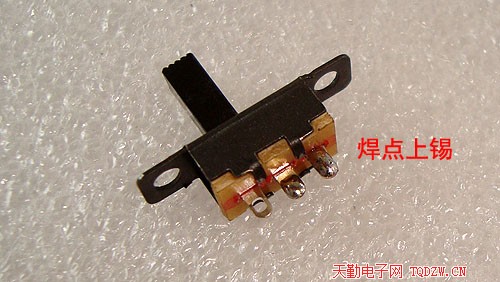

7、給開關的引腳上錫，上錫后容易焊接

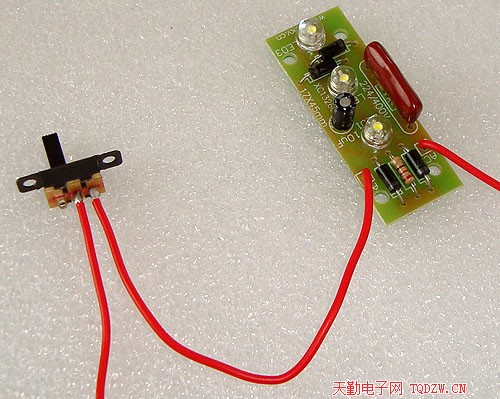

8、焊接開關

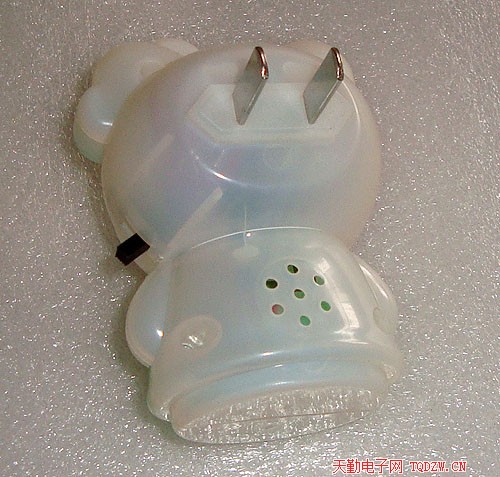

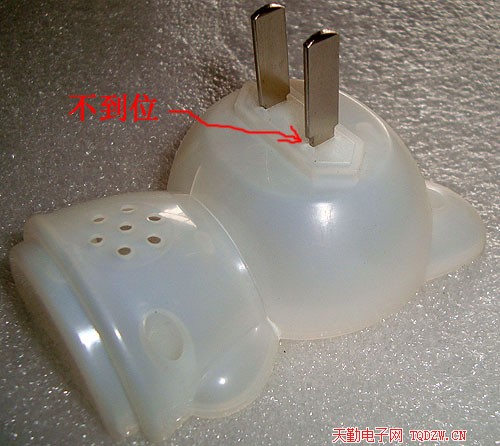

9、安裝電源插片，插片與塑料外殼配合較緊，可能安裝不到位

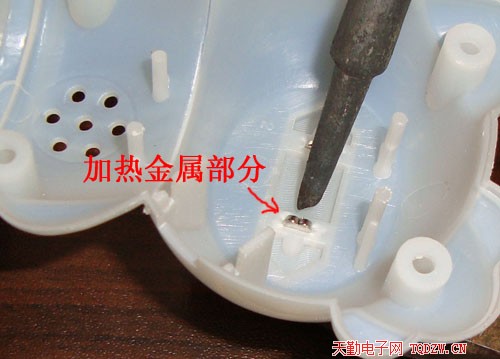

10、插片安裝不到位解決辦法如下圖，邊加熱邊安裝，使其到位，加熱時間不宜過長

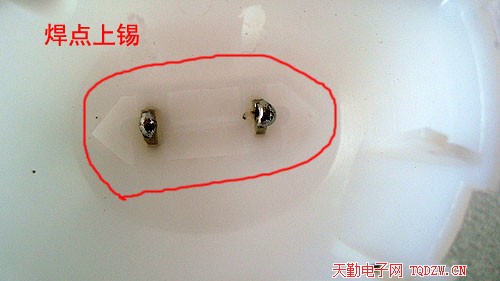

11、給電源的插片上錫

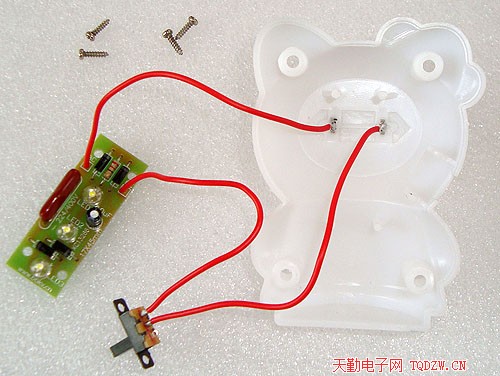

12、焊接電源引線

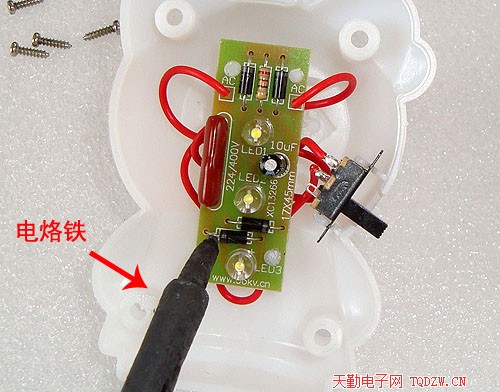

13、檢查電路板焊接無誤后，把電路板裝入殼體內，用電烙鐵加熱塑料固定銷，把電路板定牢，電源開關也安裝在對應的位置

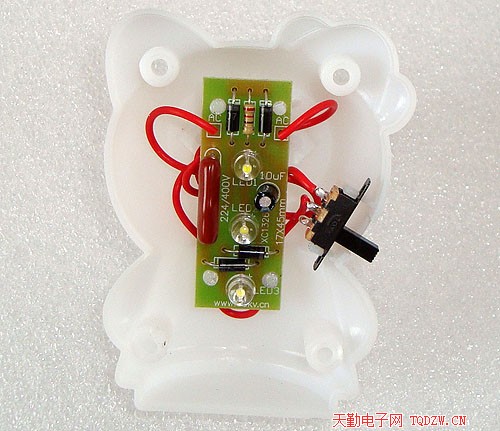

14、固定后的效果
15、通電測試

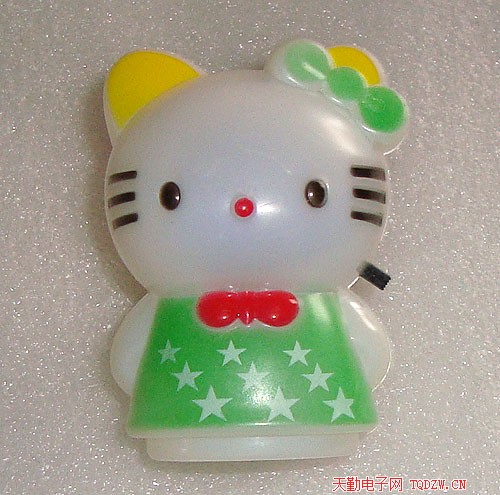

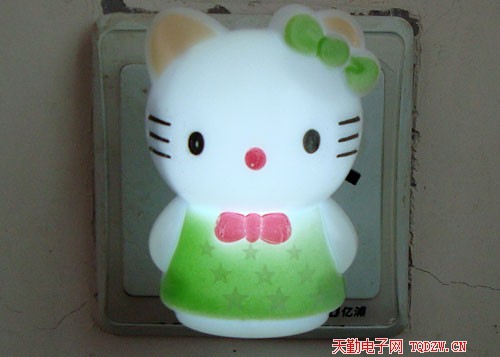

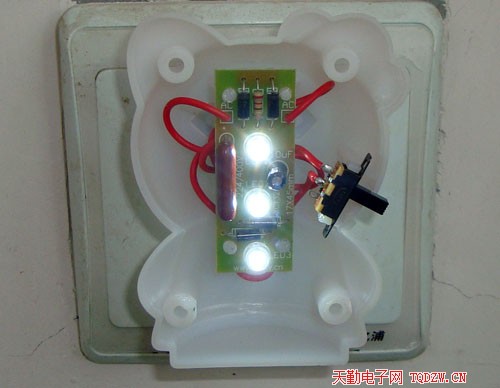

16、裝好外殼后的通電效果

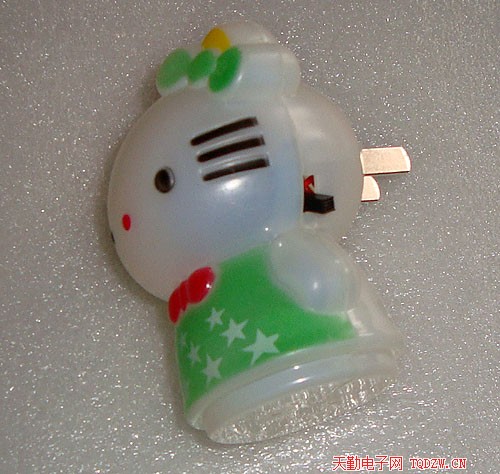

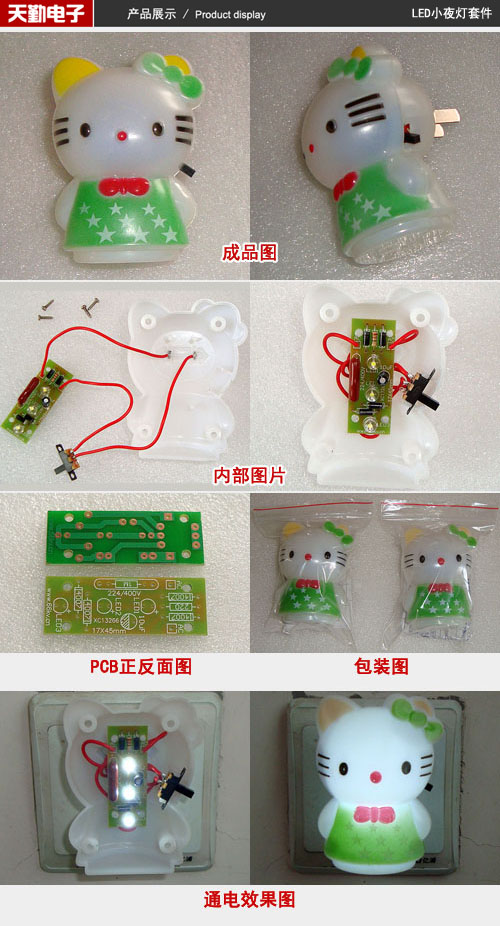

17、再來幾張照片
|
||
|
