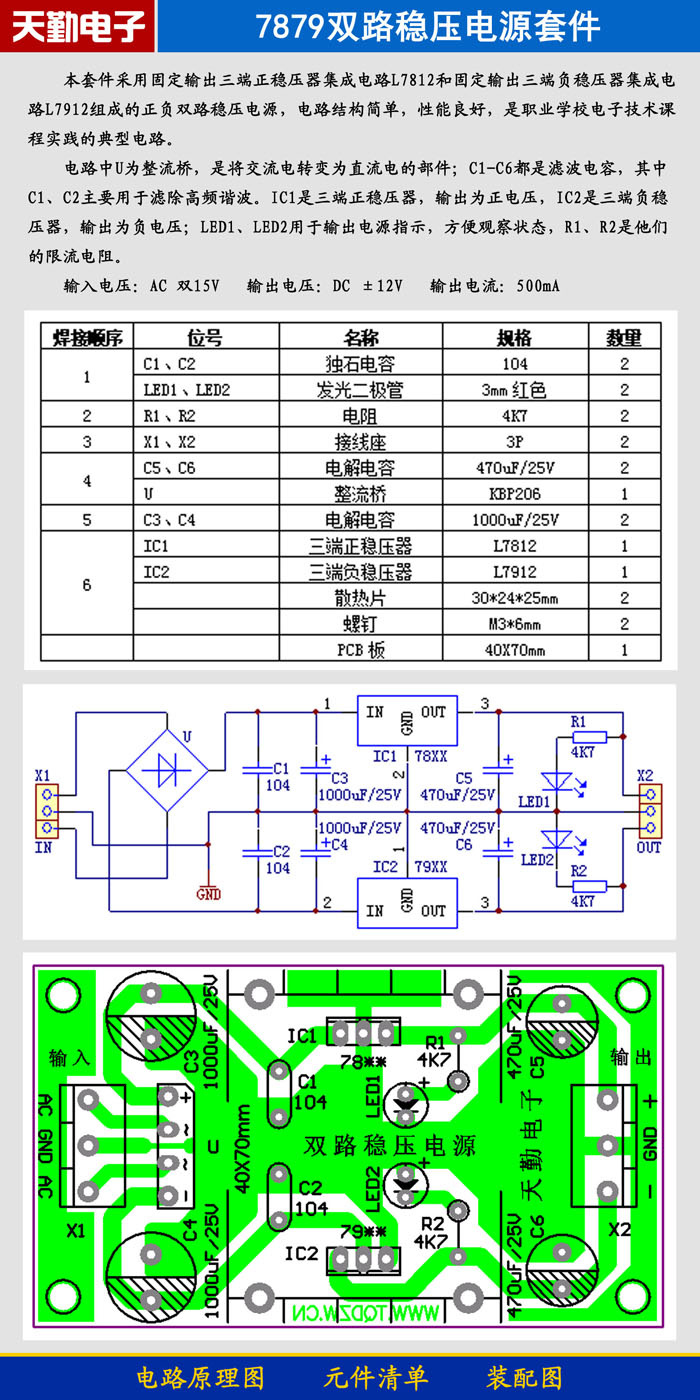

電路中U為整流橋，是將交流電轉變?yōu)橹绷麟姷牟考�；C1-C6都是濾波電容，其中C1、C2主要用于濾除高頻諧波。IC1是三端正穩壓器，輸出為正電壓，IC2是三端負穩壓器，輸出為負電壓；LED1、LED2用于輸出電源指示，方便觀察狀態，R1、R2是他們的限流電阻。
輸入電壓：AC 雙15V
輸出電壓：DC ±12V
輸出電流：500mA

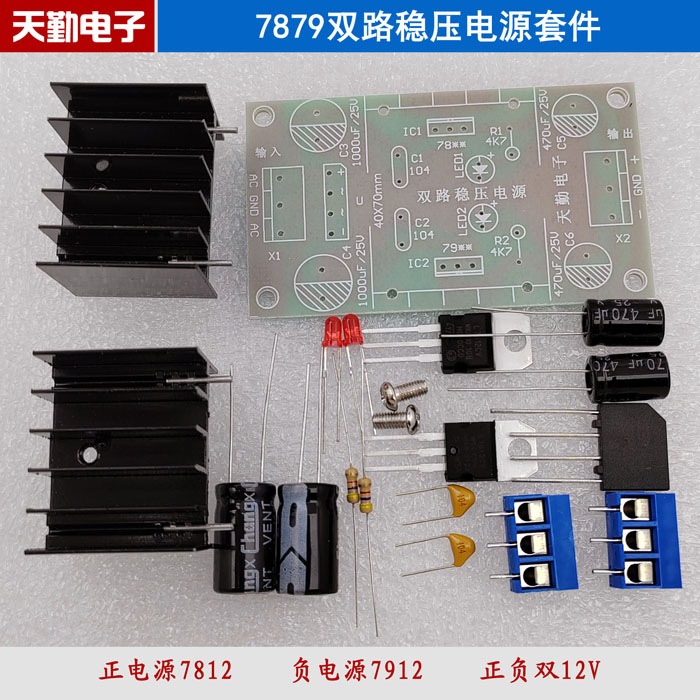

下面是7879雙路穩壓電源套件焊接教程：

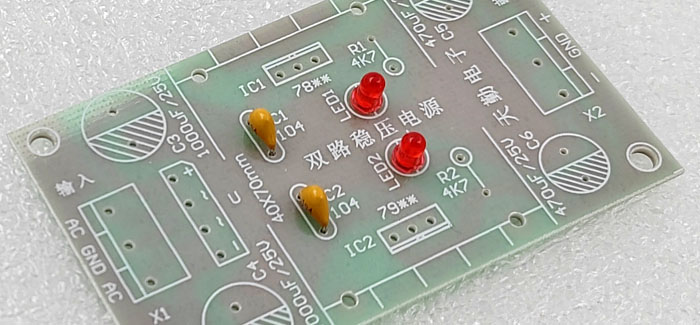

1、焊接獨石電容和發光二極管，發光二極管長腳是正極

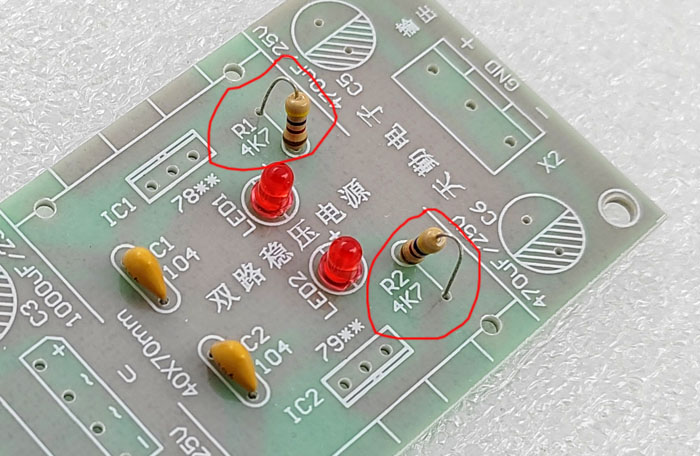

2、焊接發光二極管的限流電阻，如圖示，電阻采用立式安裝

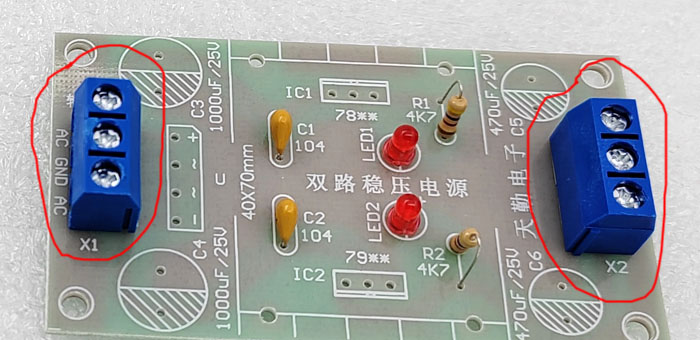

3、焊接兩只接線座，要緊貼電路板安裝，接線端朝外

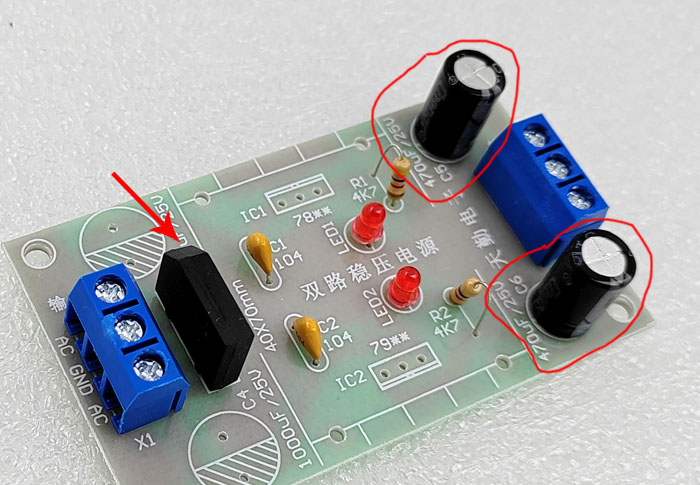

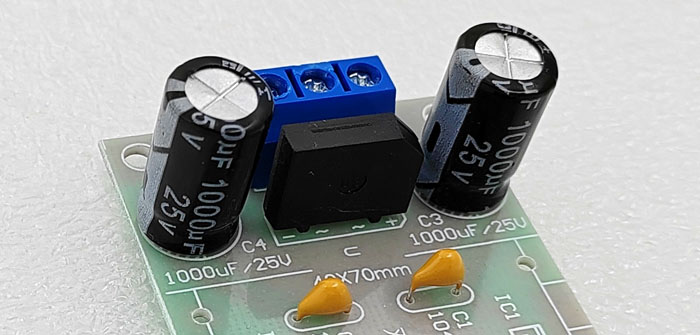

4、焊接整流橋和兩只濾波電容，整流橋如圖示安裝，注意斜面的方向不能裝反，濾波電容是電解電容，長腳是正極，外殼的條狀陰影方向是負極，裝反了通電后會爆裂

5、焊接另外兩只容量較大的濾波電容C3和C4，注意事項同上

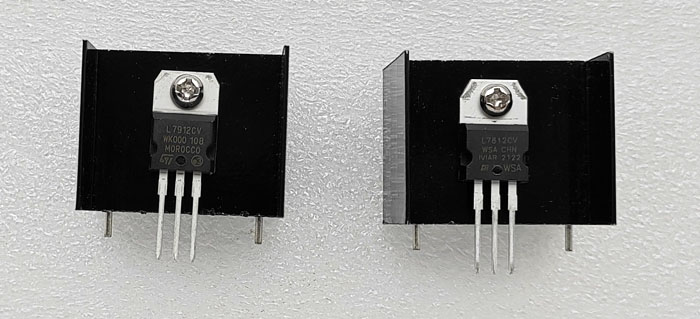

6、用螺絲將穩壓集成電路L7812和L7912固定在散熱片上，螺絲不要擰緊，備用

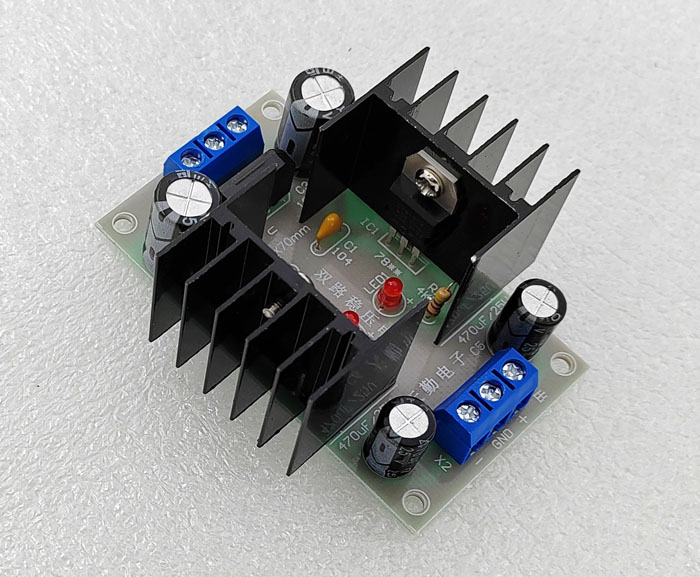

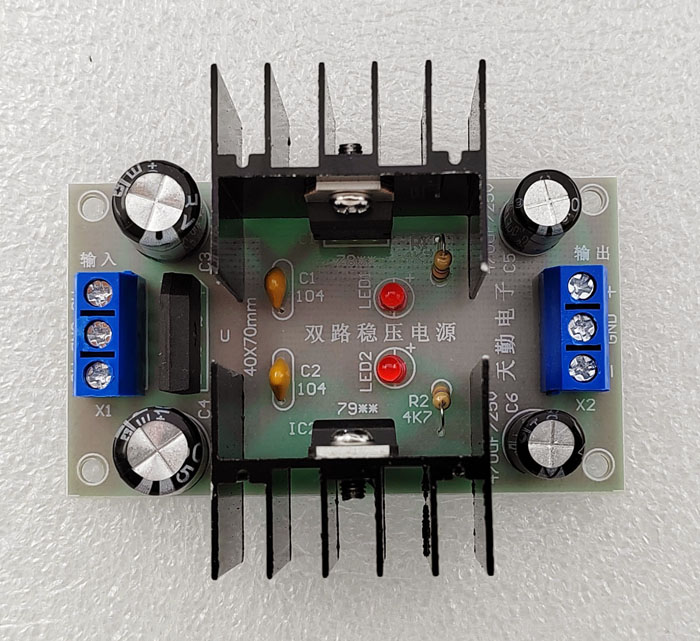

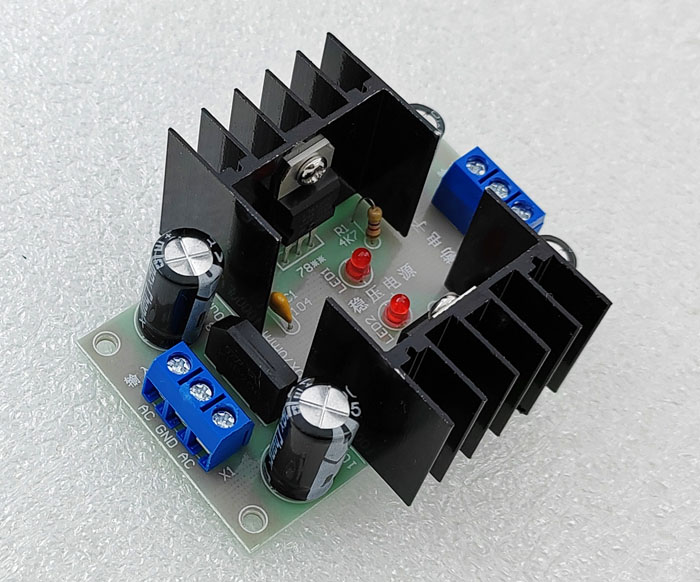

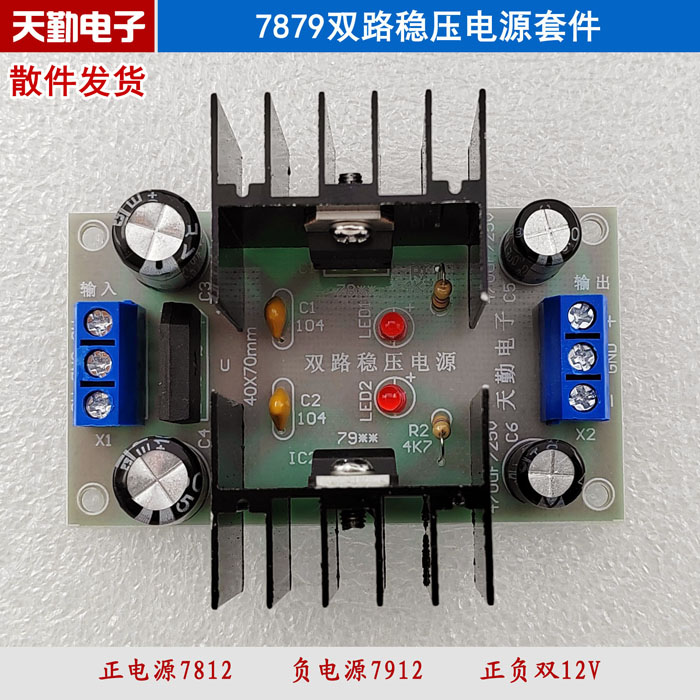

7、安裝散熱片，焊接，注意L7812和L7912不能裝錯，最后擰緊螺絲，下圖是全部元件都焊好的樣子
