四路無線遙控開關套件焊接教程 |
||
圖解教程 閱讀：1896
|
||
|
|
||
|
|
||

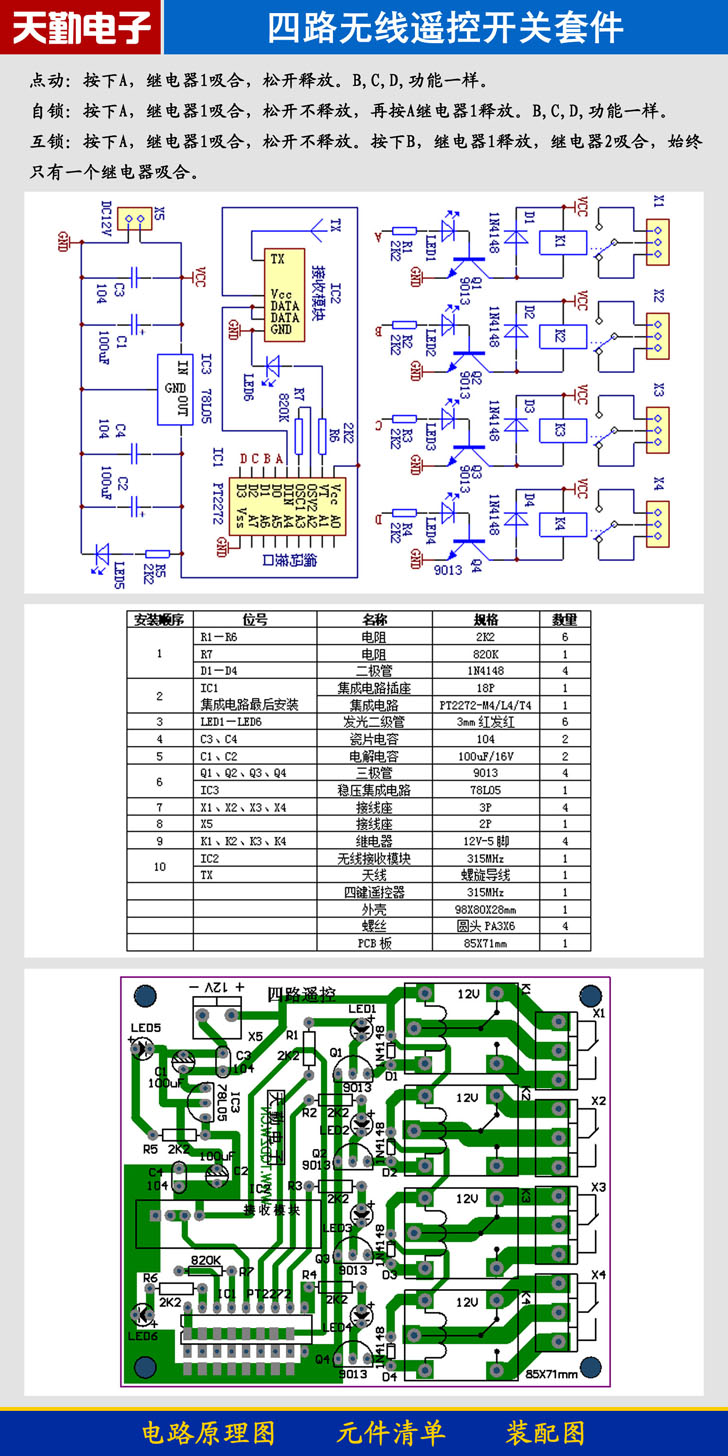

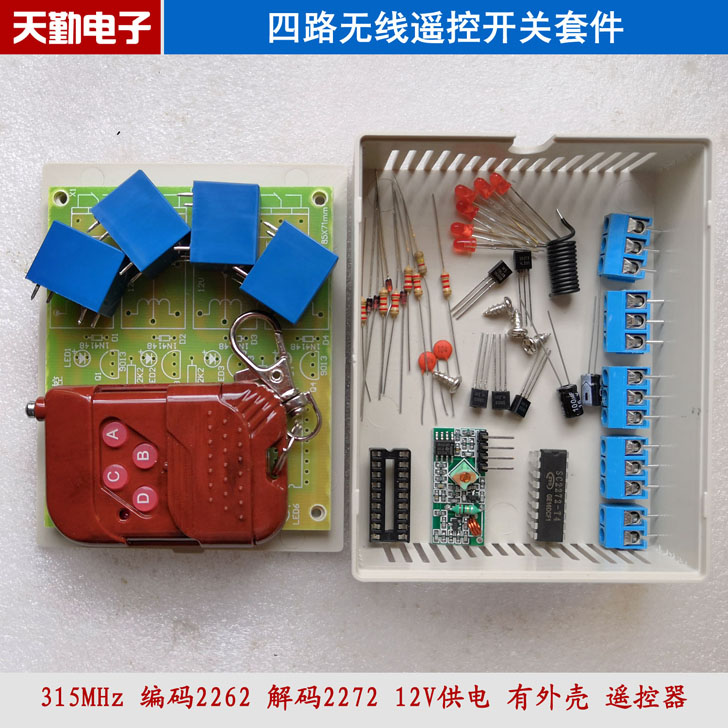

本套是由電源穩壓、無線接收、解碼、開關四部分組成，直流12V電源輸入接收器，一路向繼電器供電，另一路經78L05穩壓后，輸出5V工作電壓，作為無線接收部分和解碼部分的電源。 平時，IC1的D0、D1、D2、D3都輸出低電平，所控制的4路繼電器斷開，當無線接收模塊收到遙控器發射的無線電編碼信號后，就會在其輸出端輸出一串控制數據碼，這個編碼信息經專用解碼集成電路IC1解碼后，在數據輸出端輸出相應的控制數據，由于本套件為四路遙控開關，每一路的工作情況完全一樣，因此，我們以其中的一路為例來進行說明，以D0這一路為例，當發射的數據信號為：0001時，2272輸出的數據也為0001，換言之就是IC3的D1、D2、D3輸出低電平，D0輸出高電平，這個高電平經R1、LED1向Q1提供基極電流，LED1點亮，Q1飽和導通，繼電器K1得電吸合，它所控制的電氣設備工作，這樣通過手上的遙控器的操作，完成了對電氣設備的遙控控制，若選用的解碼芯片為M型，則當遙控信號消失后，所有數據位全部輸出為低電平，控制的四路繼電器全部斷開。 由于高頻電路的制作與調試需要一定的技巧，同時要配合專業的儀器，為了提高學生的制作成功率，這款套件的高頻部分電路（四鍵遙控器和無線接收模塊）全部采用了較為成熟的成品，即不需要學生進行焊接。 由于控制開關采用的是10A容量的繼電器，而線路板上的銅皮較薄，無法常時通過10A的電流，因此當控制的負載電流大于1A時，請在相應的開關線銅箔上并聯較粗的導線，以增加導流性。 這套產品采用的遙控器發射距離為100米，實際使用中由于受環境等因素的影響，距離會有所變化，因此使用時最好將距離控制在10米以內，不過這對于一般家用的話距離是完全可以滿足要求的。 工作類型：點動型（2272-M4）/互鎖型（2272-L4）/自鎖型（2272-T4）三選一。
下面是四路無線遙控開關套件焊接教程： 1、首先焊接電阻和二極管，二極管的黑色環標記朝著圖形符號的箭頭方向，不能裝反

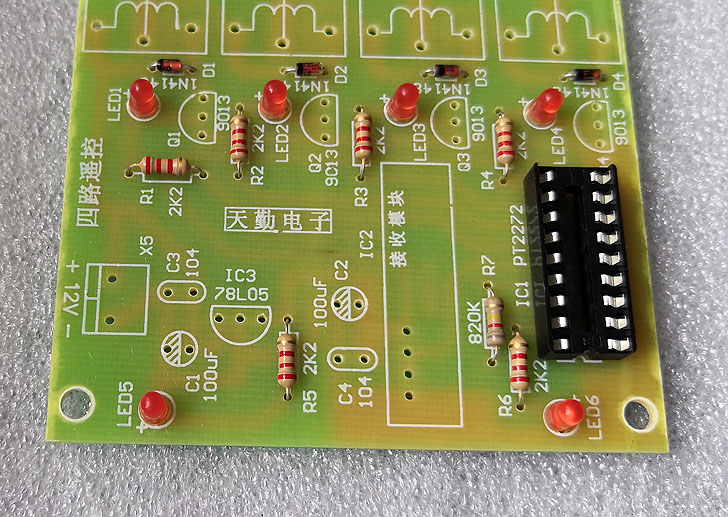

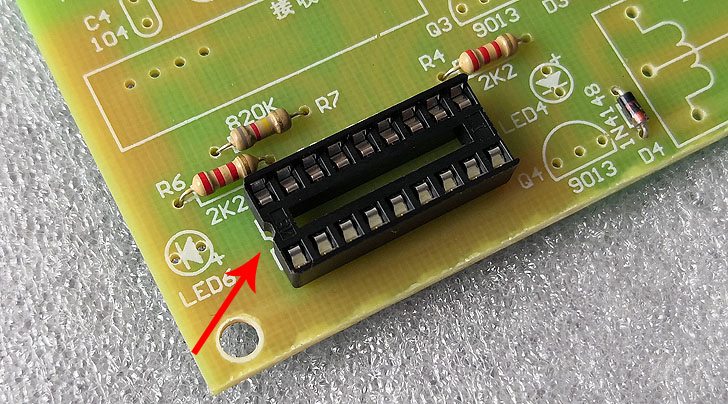

2、焊接集成電路插座，注意缺口的方向
3、焊接發光二級管，長腳是正極

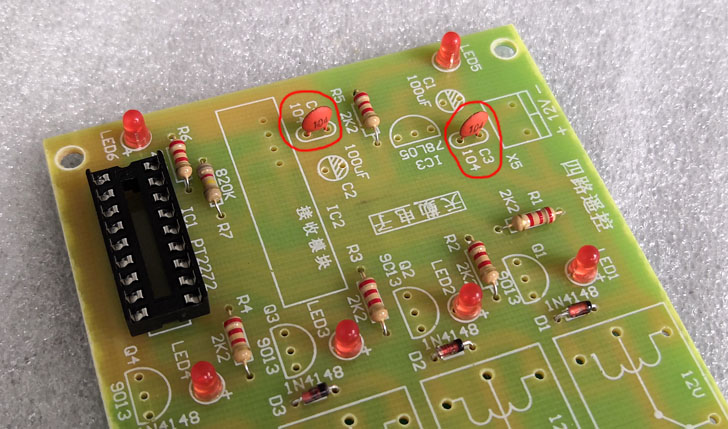

4、焊接兩只104的瓷片電容，無正負極

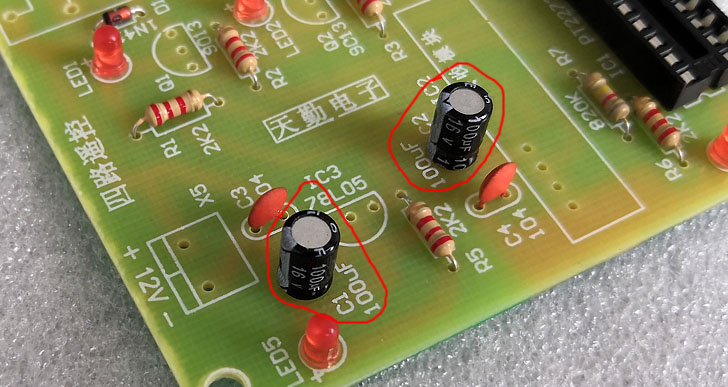

5、焊接兩只電解電容，長腳是正極，外殼的條狀陰影方向是負極

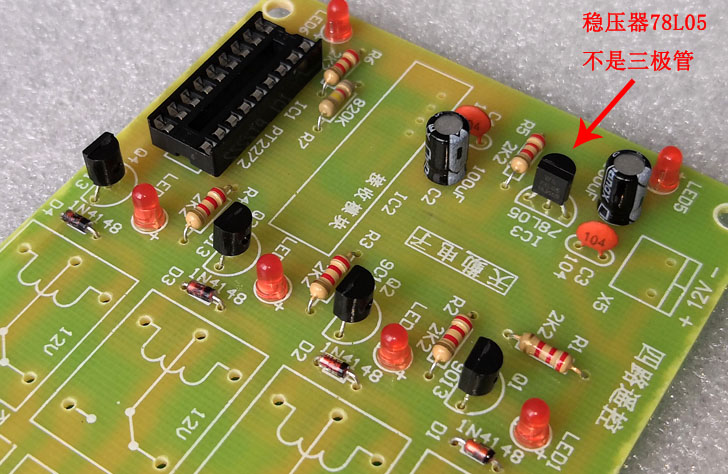

6、焊接穩壓集成電路78L05和三極管9013，這兩種元件外形非常相似，要注意不能裝錯

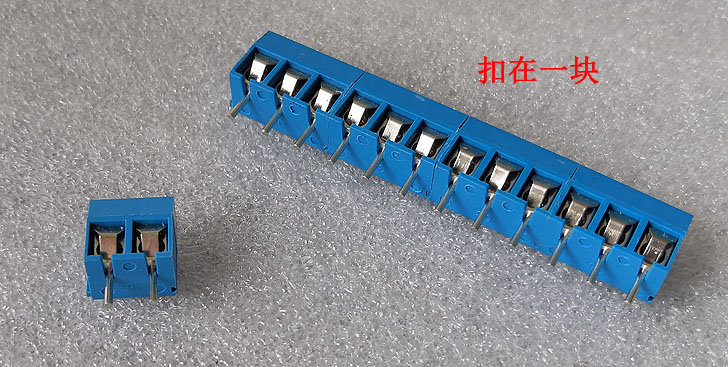

7、接線座焊接前先扣在一塊

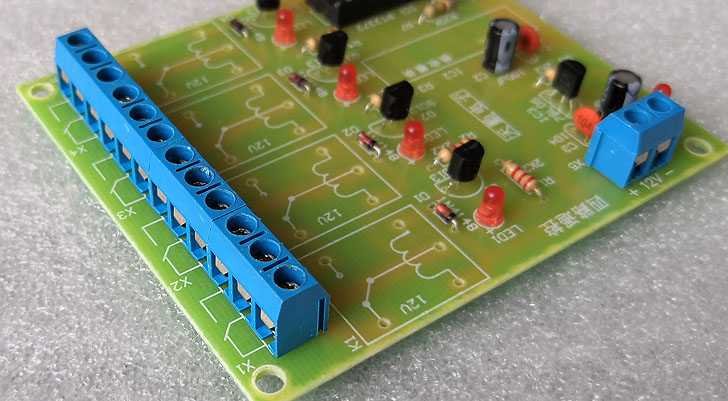

8、焊接接線座

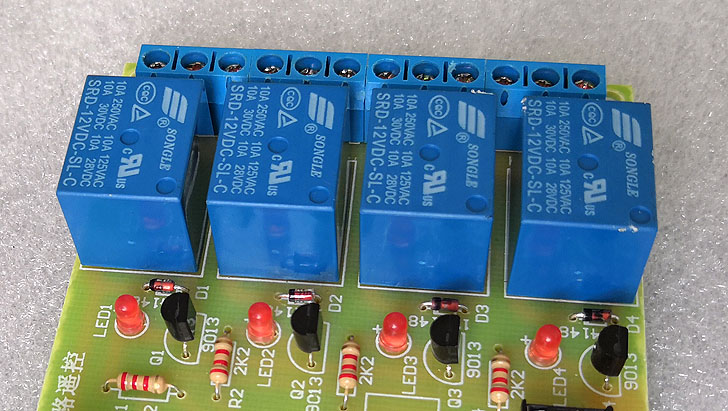

9、焊接4只繼電器

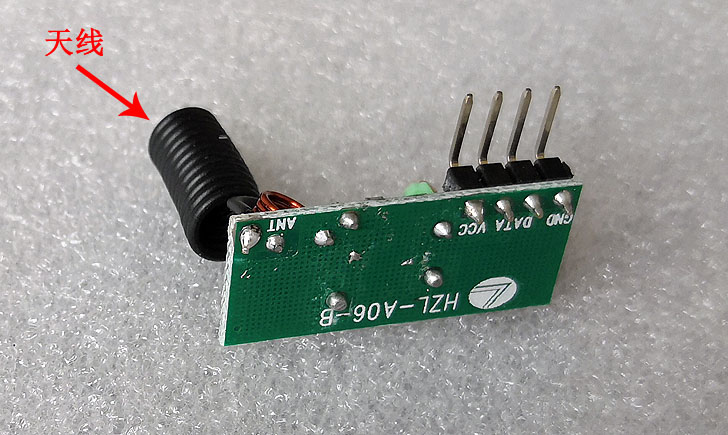

10、將天線焊接在無線接收模塊的ANT位置

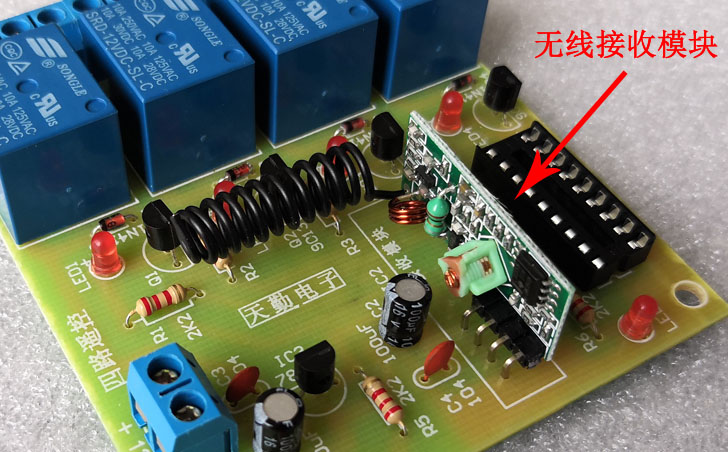

11、無線接收模塊按裝在電路板上，如圖示調整好位置開始焊接，焊接后剪掉多余引腳時，一次只能剪掉1只引腳，以防止電路板上的覆銅被震斷
12、這是焊接完成的無線接收模塊

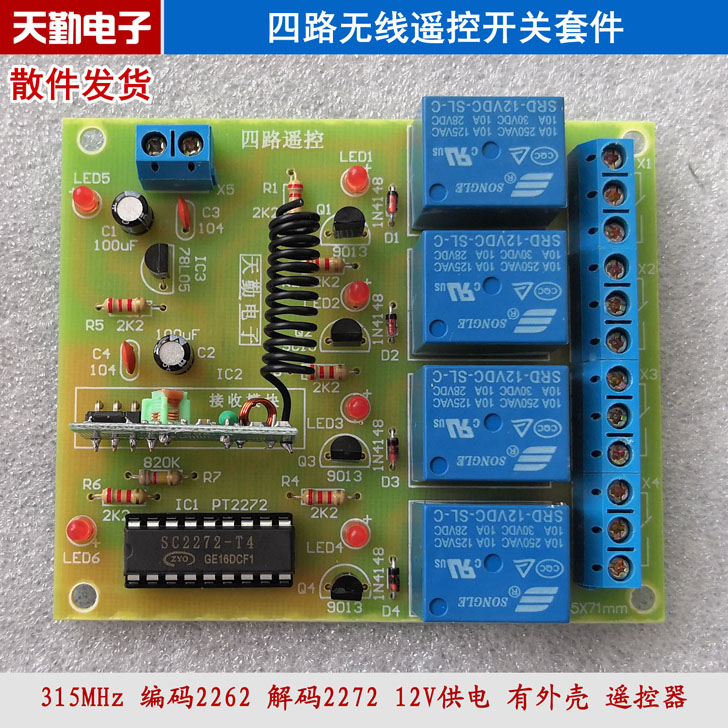

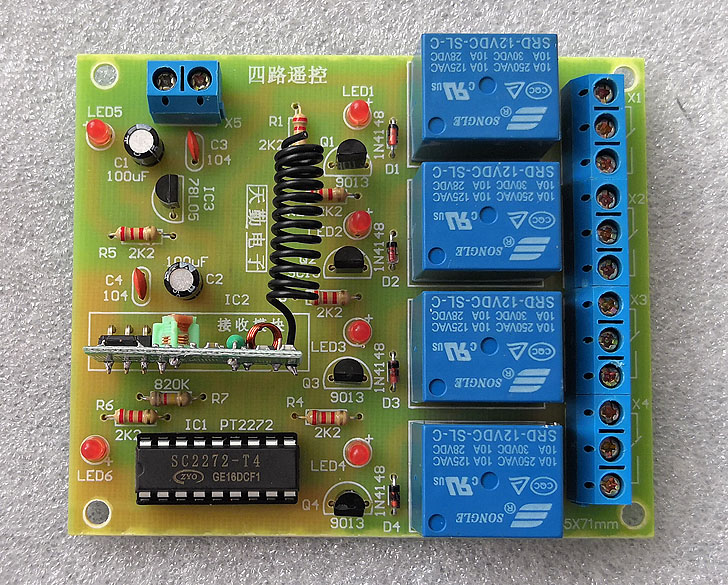

13、裝上解碼集成電路2272，到這里電路板就焊接完成了
14、四路無線遙控開關套件被控制電路接線示意圖

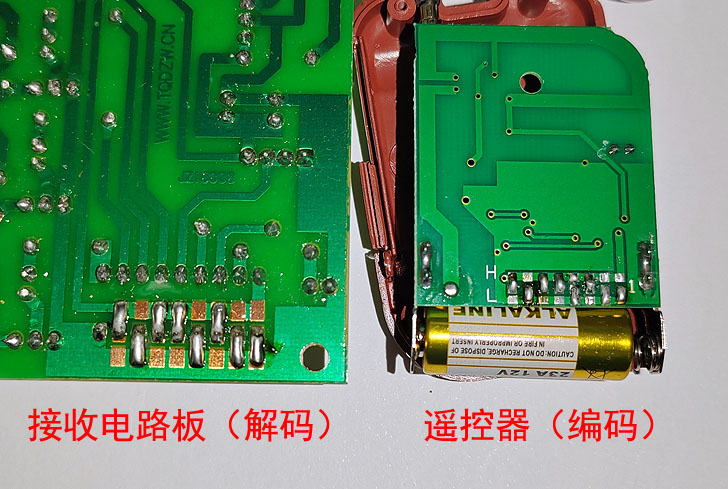

15、編碼解碼示意圖：8組編碼，每組3個焊點，中間焊點與上面焊點相連（高電平）或者與下面焊點相連（低電平），編碼與解碼一致即可
|
||
|
