簡易密碼鎖套件焊接教程 |
||
圖解教程 閱讀：374
|
||
|
|
||
|
|
||

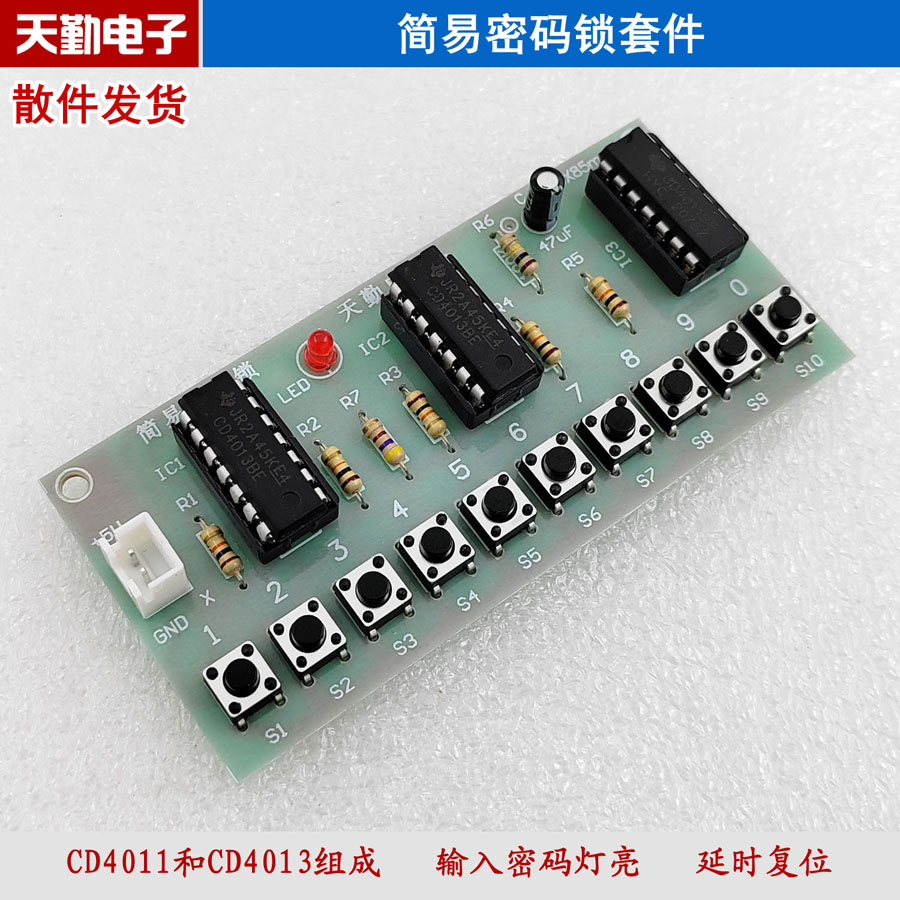

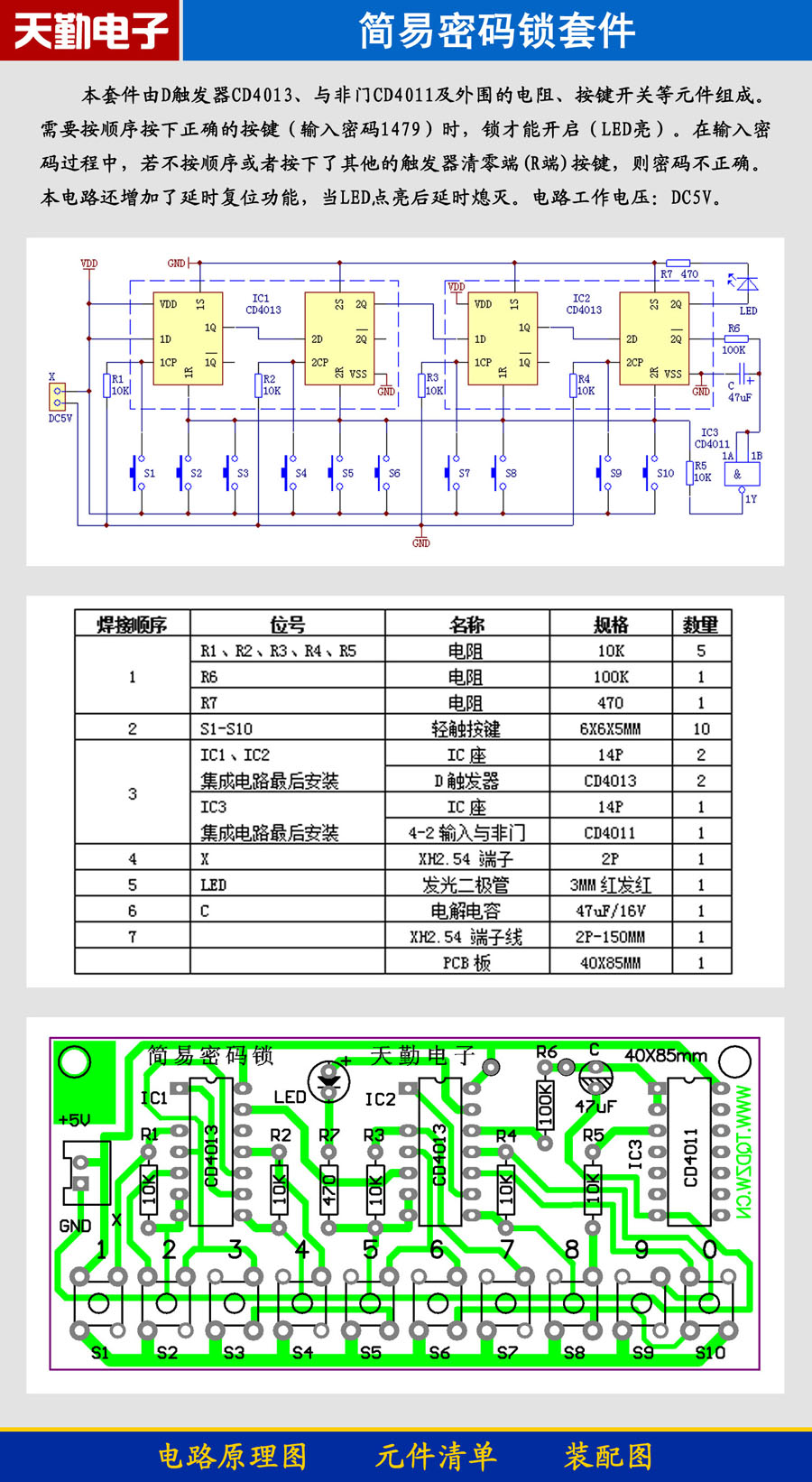

本套件由D觸發器CD4013、與非門CD4011及外圍的電阻、按鍵開關等元件組成。需要按順序按下正確的按鍵（輸入密碼）時，鎖才能開啟（LED亮）。按下S1，IC1的1Q=1，按下S4，IC1的2Q=1，按下S7，IC2的1Q=1，按下S9，IC2的2Q=1，鎖開啟指示燈LED點亮，表示輸入密碼正確。根據以上分析，密碼依次為1479，在輸入密碼過程中，若不按順序或者按下了其他的觸發器清零端(R端)按鍵，則密碼不正確。 本電路還增加了延時復位功能，當LED點亮后，IC2的2Q(—)=0，電容C通過R6放電，當電壓低至IC3輸入端（1A、1B）的閥值電壓時，IC3的1Y輸出高電平，IC1和IC2復位，IC2的2Q=0，LED熄滅。電路工作電壓：DC5V。

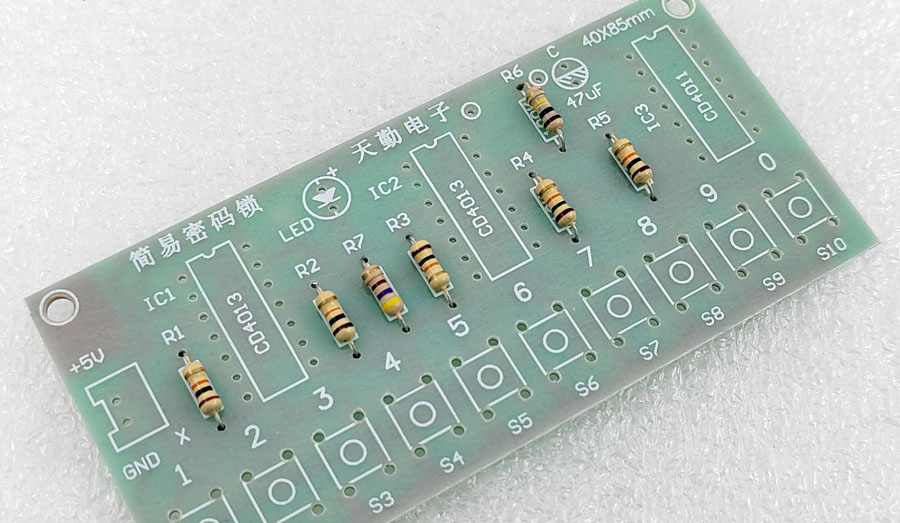

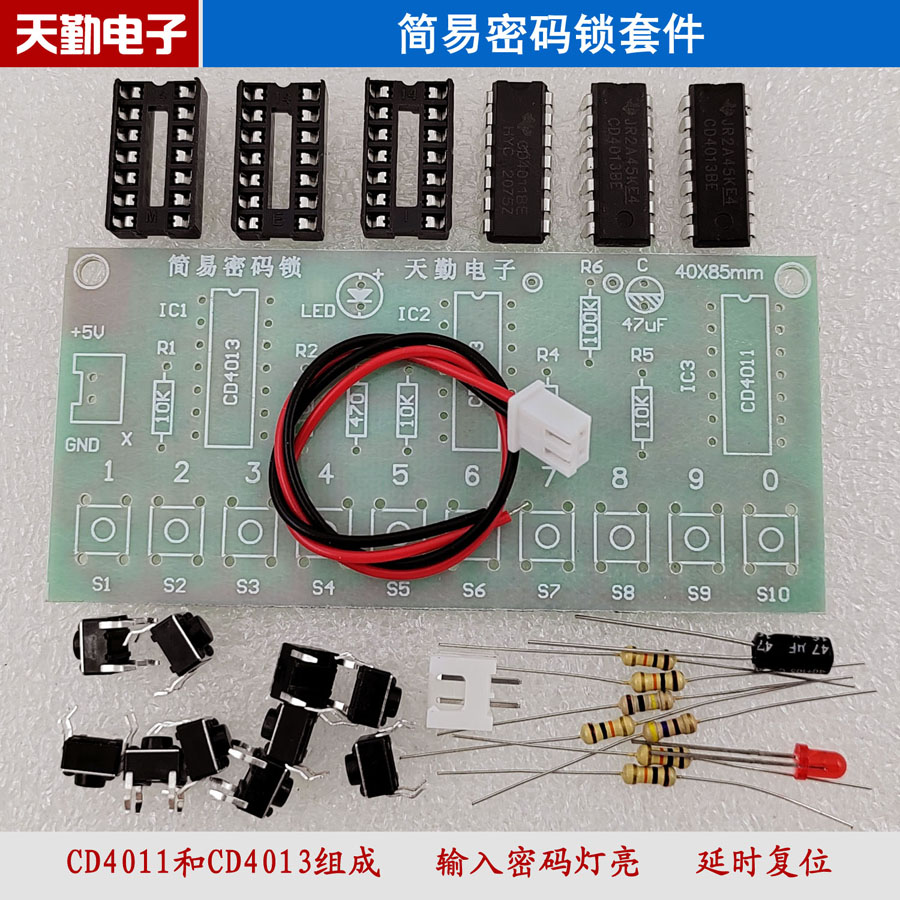

下面是簡易密碼鎖套件焊接教程： 1、首先焊接電阻元件R1-R5是10K，R6是100K，R7是470歐

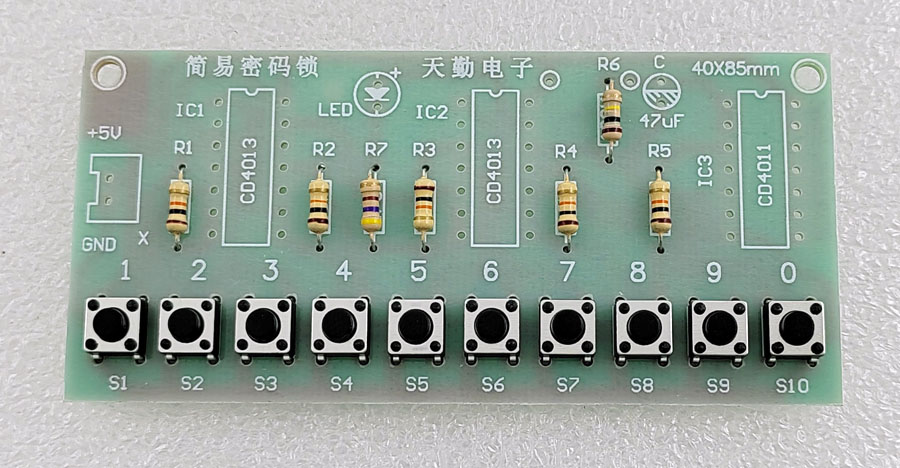

2、焊接十只輕觸開關S1-S10，緊貼電路板焊接

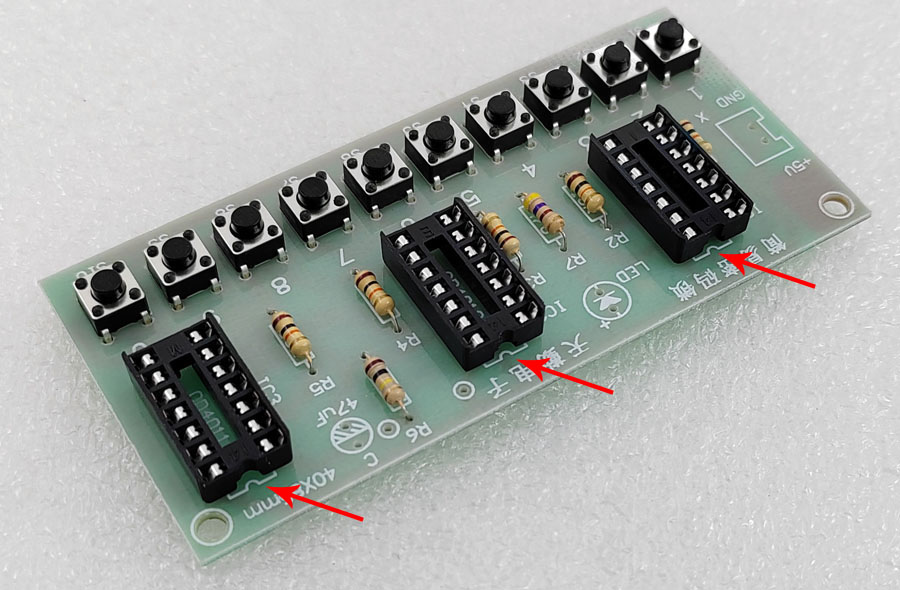

3、焊接三只集成電路插座，注意缺口的方向不能錯

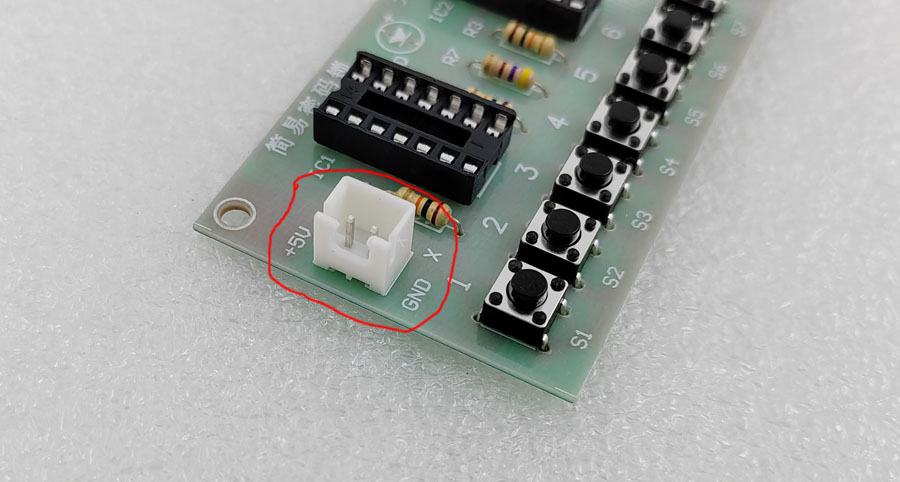

4、焊接電源的插座

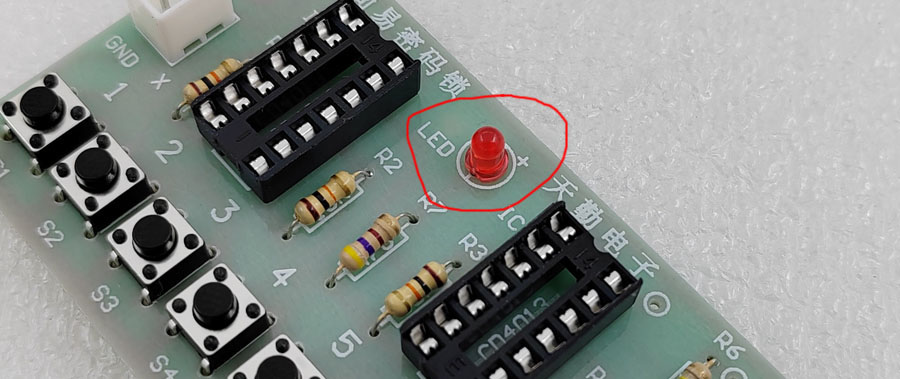

5、焊接LED，長腳是正極

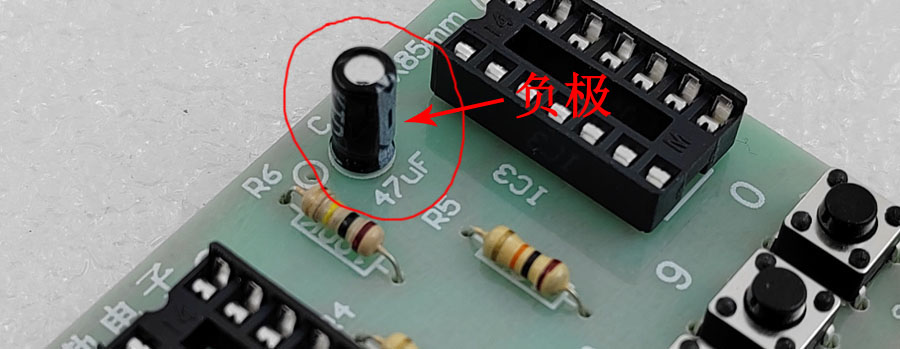

6、焊接47UF電解電容，要注意正負極

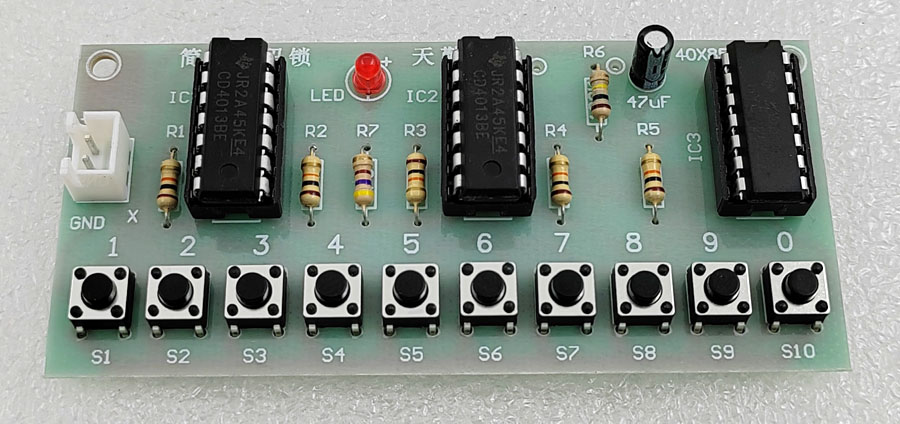

7、根據集成電路型號，插在對應的插座上面，注意集成電路缺口的方向

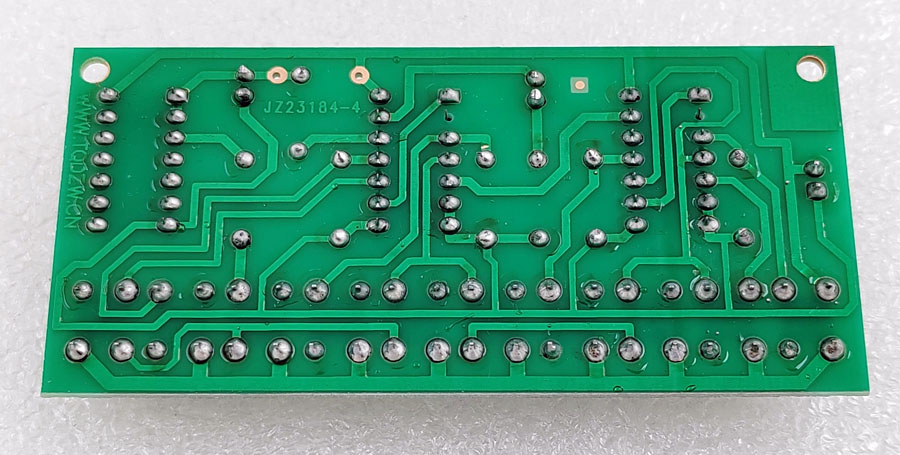

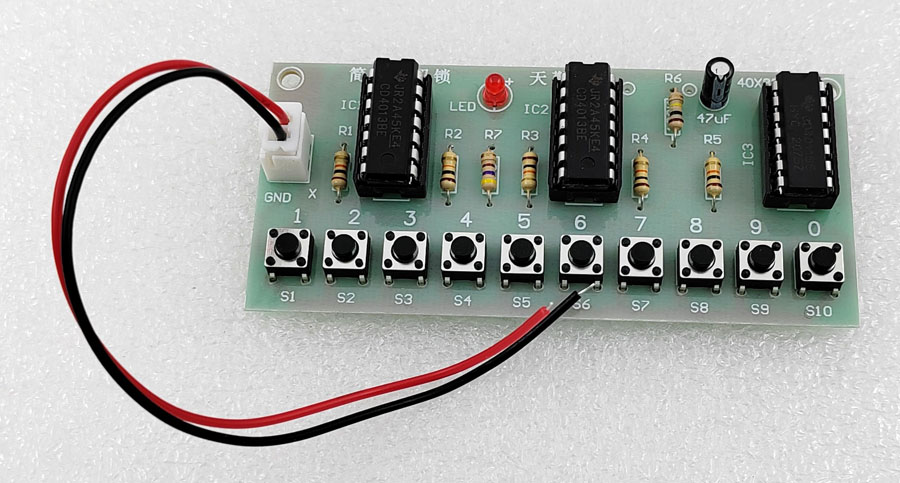

8、反面照片
9、插上電源線，接入5V直流電源測試，紅色導線是正極
|
||
|
